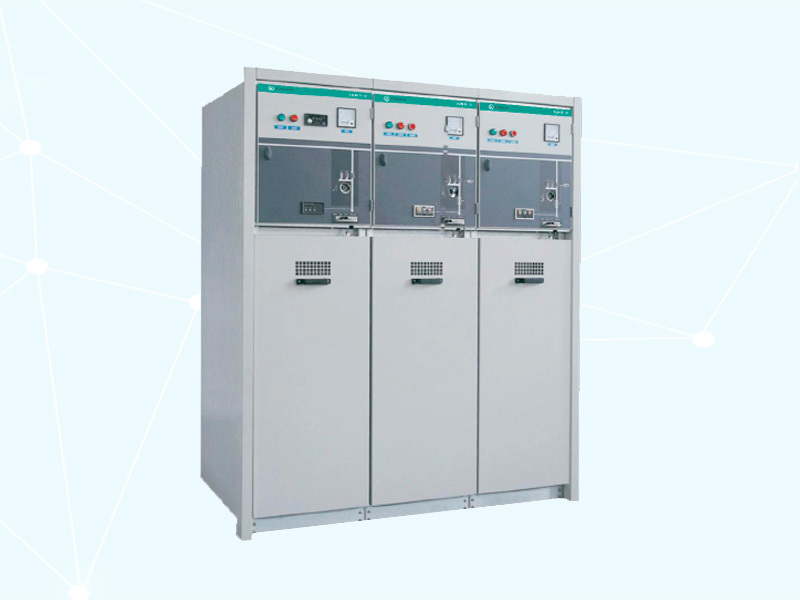

XGN15-12型單元式 六氟化硫環網柜
所屬分類：
XGN15-12型單元式交流金屬封閉六氟化硫環網開關設備(以下稱環網柜)是我公司引進先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。經嚴格的型式試驗和長期運行考核，各項技術性能指標全部達到IEC298和GB3906標準。
關鍵詞：
咨詢熱線：
詳細介紹
圖文詳情
XGN15-12型單元式交流金屬封閉六氟化硫環網開關設備(以下稱環網柜)是我公司引進先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。經嚴格的型式試驗和長期運行考核，各項技術性能指標全部達到IEC298和GB3906標準。環網柜的主開關、操作機構及元器件采用ABB公司原裝件SFL-12/24型或國內生產的FLN36-12D型SF6開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6斷路器或VD4-S型真空斷路器，其操作方式分為手動、電動兩種。柜體采用進口敷鋁鋅板經數控機床加工后鉚接而成，防護等級達到|P3X，并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極其顯著的特點。
·海拔不超過1000m；(如海拔高度超過1000m時，按DL/T593-1996《高壓開關設備的共用訂貨技術導則》有關規定執行)；
·周圍空氣溫度:上限+40°C，下限-50°C；
·相對濕度:日平均值不大于95%，月平均值不大于90%；
·周圍空氣不含腐蝕性氣體或可燃性氣體、水蒸汽等明顯污染；
·無經常性的劇烈振動。
| 名稱 | 單位 | 參數 |
| 額定電壓 | kV | 12 |
| 額定頻率 | Hz | 50/60 |
| 主母線額定電流 | A | 630 |
| 主回路、接地回路額定短時耐受電流 | kA/s | 20/3 |
| 主回路、接地回路額定峰值耐受電流 | kA | 50 |
| 主回路、接地回地額定短路關合電流 | kA | 50 |
| 負荷開關額定電流開斷次數 | 次 | 100 |
| 額定轉移電流 | A | 1700 |
| 熔斷器最大額定電流 | A | 160 |
| 熔斷器開關斷路 | kA | 31.5-50 |
| 機械壽命 | 次 | 2000 |
| 1min工頻耐壓(有效值)相間、對地/隔離斷口 | kV | 42/48 |
| 雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 | kV | 75/85 |
| 二次回路1min工頻耐壓 | kV | 2 |
| 防護等級 | IP3X | IP3X |
用戶在產品訂貨時應提供以下資料：
·回路接線方案；
·開關柜排列圖及平面布置圖；
·開關柜內輔助回路、控制回路原理圖(如需要)；
·產品其它特殊要求另提。
