KYN61-40.5口型鎧裝移開式交流金屬封閉開關設備(以下簡稱"開關設備”)其主要特點是柜內配用ZN85-40.5型全絕緣真空斷路器及彈簧操動機構，也可配用ABB的VD4-40.5和HD4- 40.5柜體采用敷鋁鋅板和冷軋鋼板噴塑組裝而成，提高了手車與柜體的配合精度，手車推進拉出十分輕便，互換性強。外形美觀、方案齊全、使用安全可靠。

關鍵詞：

交流金屬封閉開關設備

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

KYN61-40.5口型鎧裝移開式交流金屬封閉開關設備(以下簡稱"開關設備”)其主要特點是柜內配用ZN85-40.5型全絕緣真空斷路器及彈簧操動機構，也可配用ABB的VD4-40.5和HD4-40.5柜體采用敷鋁鋅板和冷軋鋼板噴塑組裝而成，提高了手車與柜體的配合精度，手車推進拉出十分輕便，互換性強。外形美觀、方案齊全、使用安全可靠。

本產品用于35kV三相交流50HZ電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用，具有控制、保護和監測等功能。本產品符合:GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。

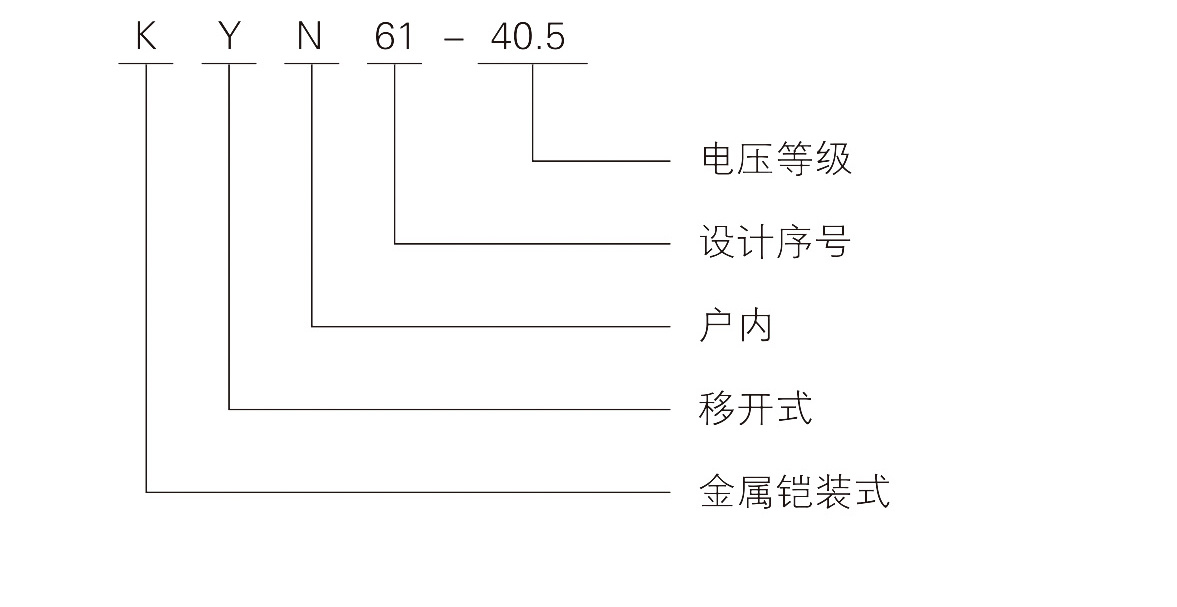

產品型號

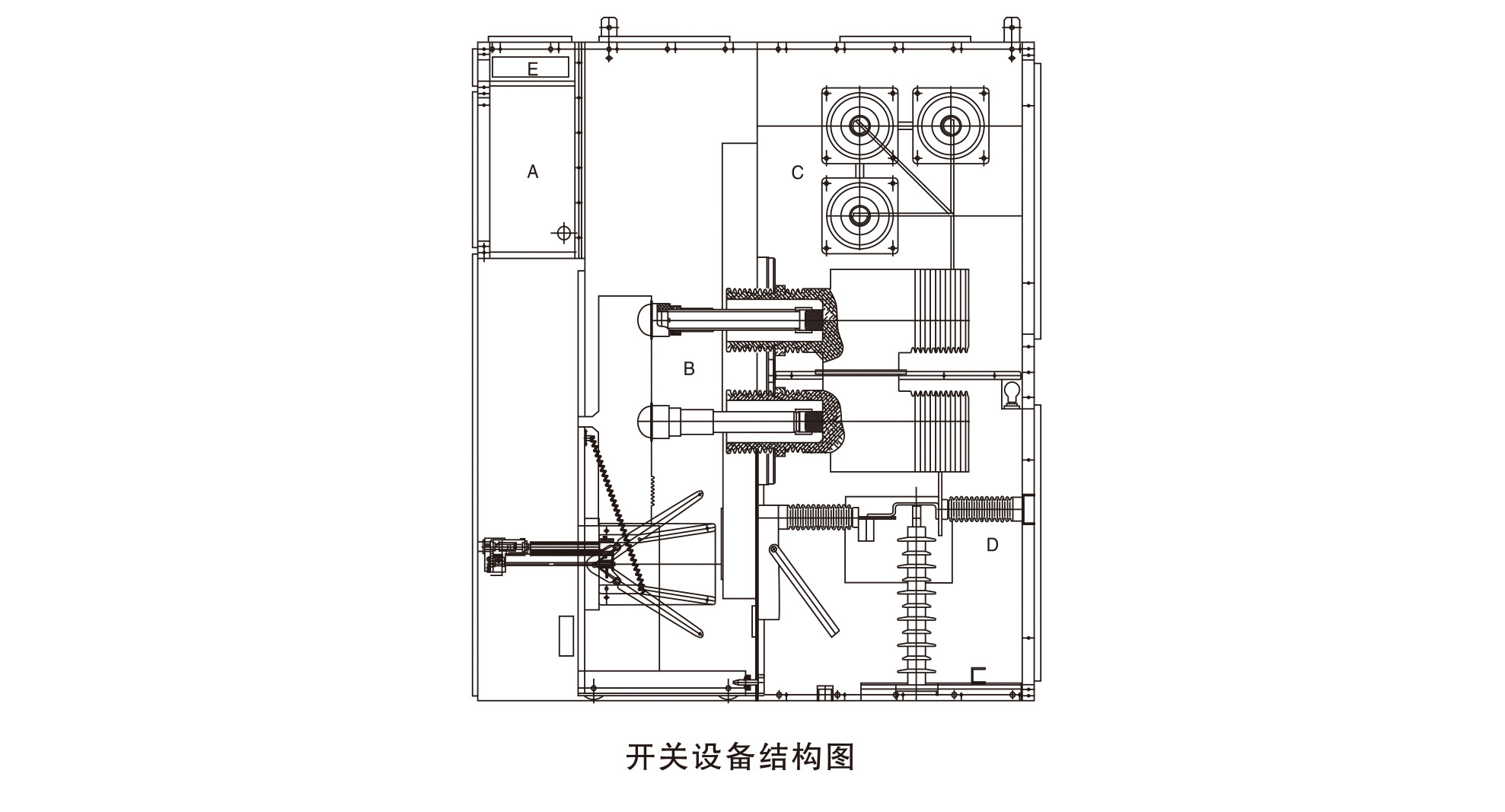

結構概述

本產品分為柜體、手車兩大部分。柜體為鋼板彎制，噴塑后用螺栓組裝而成。按功能特征可分為小線線室、繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。柜體外殼防護等級為IP4X;手車室門打開，防護等級為IP2X.

本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等主電路方案。母線采用復合絕緣，相間及連接頭配有用阻燃材料注塑而成的絕緣套，主母線相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。電纜室裝有接地開關、過電壓保護裝置等。

觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉，與高壓有效隔離。主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足"五防”功能要求。

斷路器手車采用絲桿傳動推進機構，超越離合器。絲桿螺母推進機構輕松地操作,使手車在試驗位置和工作位置之間移動，借助絲桿螺母的自鎖性可使手車可靠的鎖定在工作位置，防止因電動力的作用引起手車竄動而引發事故。超越離合器在手車移動退至試驗位置和時至工作位置時起作用，使操作軸與絲桿軸自動脫離而空轉，可防止誤操作而損壞推進機構。其他手車采用杠桿推進機構。試驗工作位置有定位肖鎖定。

柜體外形常規尺寸為:寬x深x高為1400x2800x2600。

產品外形尺寸

使用條件

正常使用條件
· 環境溫度最高溫度:+40°C,最低溫度:-15°C
· 環境濕度條件如下:日相對溫度的平均值不超過95%
月相對濕度平均值不超過90%
日水蒸氣壓力的平均值不超過22kPa
月水蒸氣壓力平均值不超過1.8kPa
· 在這樣的條件下偶爾會出現凝露;
· 海拔不超過1000mm;
· 周?chē)諝鉀](méi)有明顯地受到塵埃、煙、腐蝕性和/或可烯性氣體、蒸汽或鹽霧的污染;
· 來自開關高備的控制設備外部的振動或地動是可以忽略的;
· 在二次系統中感應的電磁干擾的幅值不超過16kV。
特殊使用條件
· 在超過GB/T11022規定的正常環境條件下使用時，由用戶和本公司協商。
· 為防止凝露現象，開關設有加熱器，當開關設備處于備用狀態時即應投入使用。
· 開關設備正常運行時也應注意投運加熱器。

主要技術數據

序號	項目	單位	參數
1	額定電壓	KV	40.5
2	額定頻率	Hz	50/60
3	1min工頻耐受電壓（有效值）	KV		隔離斷口
			95	118
	雷電沖擊耐受電壓（峰值）		185	215

	輔助控制回路1 min工頻耐受電壓	V	2000
4	額定電流	A	1250,1600,2000,2500
5	額定短路開斷電流	kA	25,31.5
6	額定短路關合電流（峰值）		63,80
7	額定短時耐受電流（4s）		25,31.5
8	額定峰值耐受電流		63,80
9	輔助控制回路額定電壓	V	-110,-220,-220
10	防護等級		外殼IP4X隔室間、斷路器室門打開時IP2X
11	外形尺寸（寬深高）	mm	1400 x2800(3000)x2800(2600)(SF)
12	總量	kg	2300
