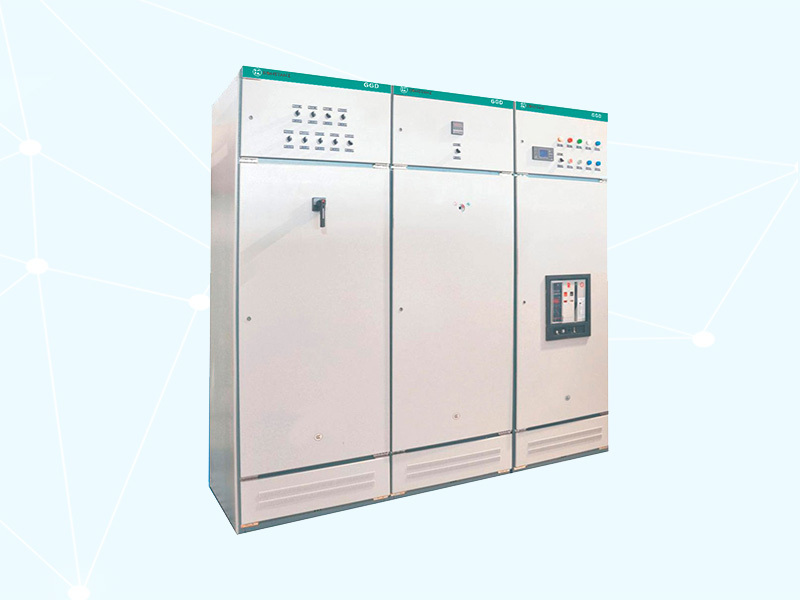

GGD型交流低壓配電柜

所屬分類：

GGD型交流低壓配電柜，是能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關 設備的更新?lián)Q代為宗旨，于- -九九-年下達的技術進步開發項目。由能源部低壓成套開關設備聯合設 計研制組(簡稱NLS)完成設計和研制，并于一九九二年十月通過了由能源部主持的部級鑒定，目前在全國范圍內已廣泛運用。

關鍵詞：

GGD型交流低壓配電柜

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

GGD型交流低壓配電柜，是能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代為宗旨，于--九九-年下達的技術進步開發項目。由能源部低壓成套開關設備聯合設計研制組(簡稱NLS)完成設計和研制，并于一九九二年十月通過了由能源部主持的部級鑒定，目前在全國范圍內已廣泛運用。

型號及其含義

產品結構

GGD型交流低壓配電柜的柜體采用通過柜的形式，構架8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通過系數高，可以是工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。.

GGD柜設計時充分考慮到柜體運行中散熱問題。在柜體上下兩端均有不同數量的散熱槽孔。當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地右下端槽孔補充進柜，是密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部的分割尺寸，是柜體美觀大方，面目一新。柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有-根山型橡塑條，關門時門與構造之間的嵌條一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

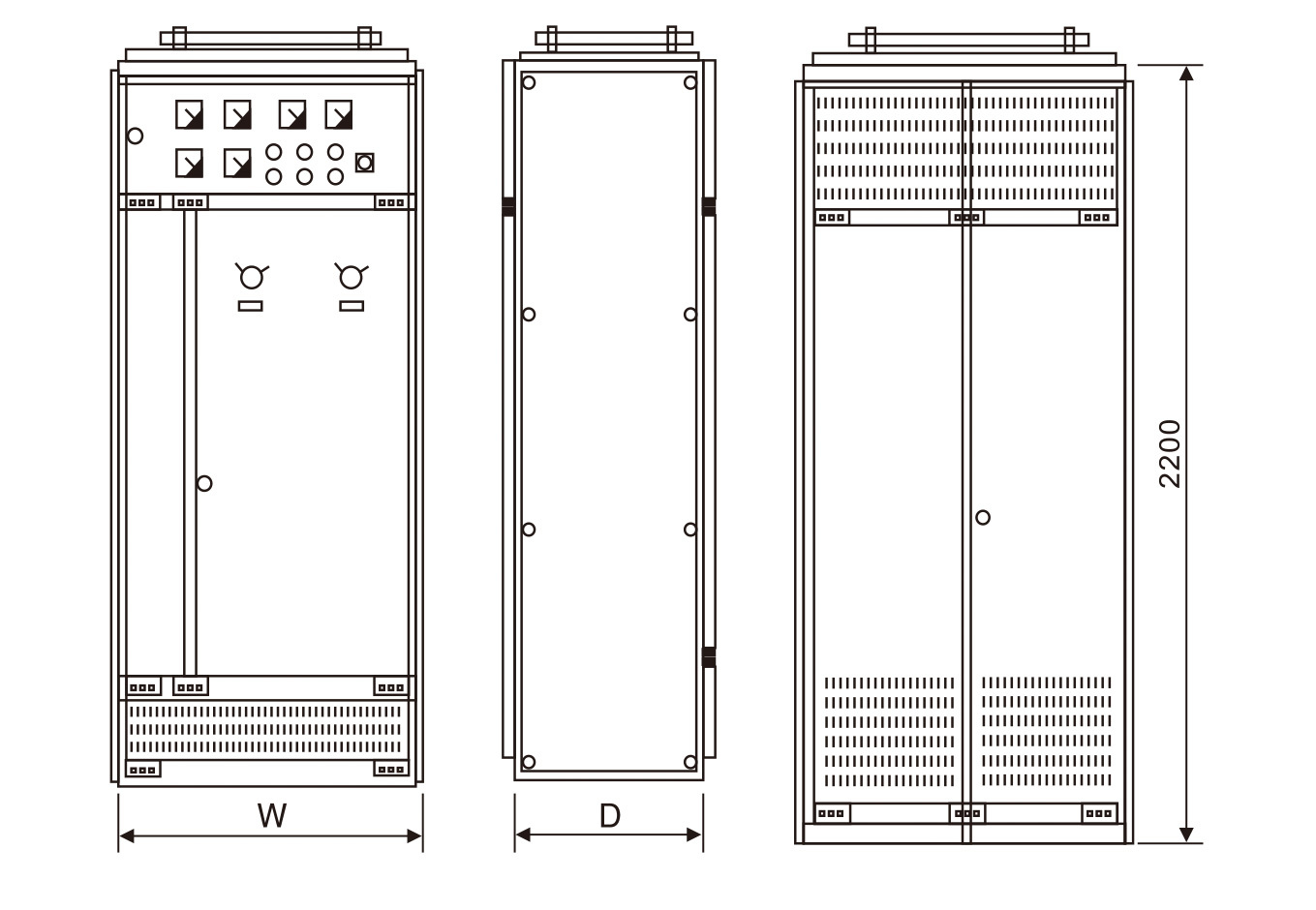

外形尺寸及安裝尺寸

使用條件

· 周圍空氣溫度不高于+40°C，不低于5°C,24小時內平均溫度不得高于+35C;
· 戶內使用，使用地點的海拔高度不得超過2000m;
· 周圍空氣相對濕度在最高溫度+40C時不超過50%，在較低溫度時允許有較大的相對濕度,如+20°C時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響;
· 裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232--82標準);
· 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所;
· 用戶有特殊要求時，可以與制造廠協商解決。

主要技術數據

GGD型低壓配電柜技術數據列于表1
型號	額定電壓(V)	額定電流(A)		額定短路開斷電流(kA)	Is額定短時耐受電流(kA)	額定峰值耐受電流(kA)
GGD1	380	A	1000	15	15	30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000
