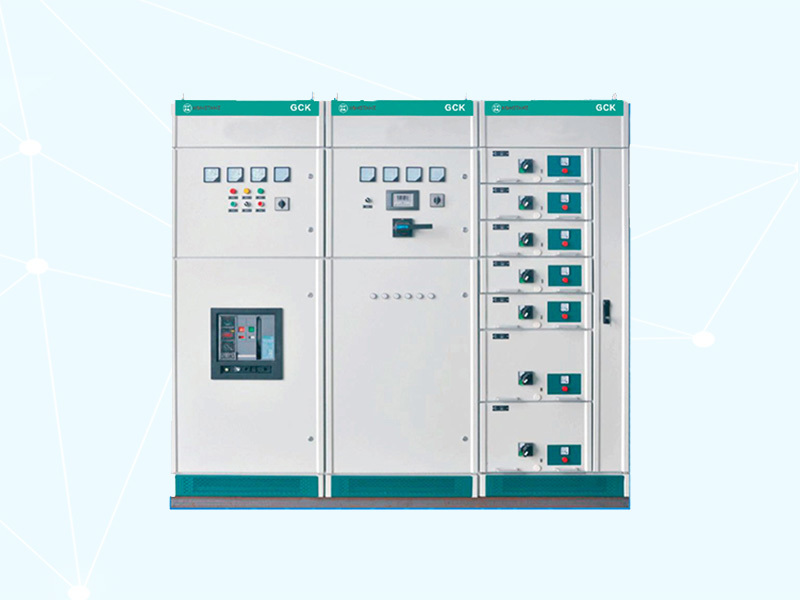

GCK/GCL1A系列低壓抽出式開關柜
所屬分類：
GCK系列電動機控制中心，主要是由一些組合式電動機控制單元，和其它功能單元組合而成。 這些單元以上下重疊的方式安裝在封閉的金屬柜體內。用設置在柜體上方的水平母線，將每個柜 體聯結在一起，同一柜體的功能單元則并聯在垂直母線上。柜體共分水平母線區、垂直母線區、 電纜區和設備安裝區等四個互相隔離區域，功能單元分別安裝在各自的小室內，當任何一個功能 單元發生事故時，均不影響其它單元，防止事故擴大。
關鍵詞：
咨詢熱線：
詳細介紹
圖文詳情

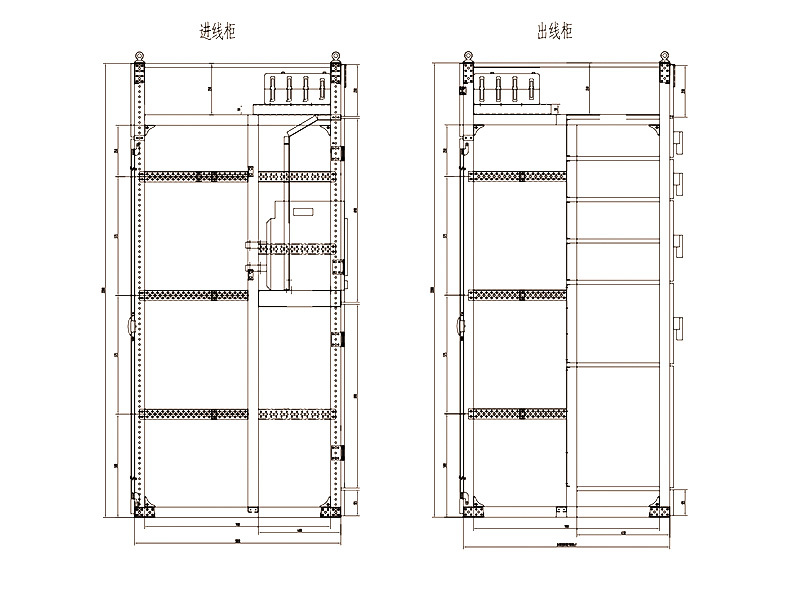

GCK系列電動機控制中心，主要是由一些組合式電動機控制單元，和其它功能單元組合而成。這些單元以上下重疊的方式安裝在封閉的金屬柜體內。用設置在柜體上方的水平母線，將每個柜體聯結在一起，同一柜體的功能單元則并聯在垂直母線上。柜體共分水平母線區、垂直母線區、電纜區和設備安裝區等四個互相隔離區域，功能單元分別安裝在各自的小室內，當任何一個功能單元發生事故時，均不影響其它單元，防止事故擴大。
本產品符合JB/T9661-1999標準。該產品采用IEC114規定的IP40防護等級，當所有的門和護板關閉時，或門開啟時以及功能單元外于移出位置時，均能達到相應的防護等級，這樣可確保人身安全。
該產品設置有完善可靠的接地系統和保護電路，所有功能單元均能按規定的性能要求，分斷短路電流，進線單元具有三段保護特性。因此，可以保證供電的可靠性，和設備與系統的安全。
所有功能單元，均可通過接口件與PC線板(可編程序控制器)或微處理機連結，作為自動控制系統的執行單元，根據用戶需要還可以提供其它內容的功能單元和功能組合，該產品適用于交流380V,頻率50Hz的電路中。
· 主要電器性能符合國際電工委員會|EC標準和美國電氣制造商協會NEMA標準。
· 每臺柜可用隔離變壓器將主、輔電路分開，輔助電路的操作電源為50Hz,220V;信號電源為50Hz,6V。
· 受電主開關具有三段(瞬間、短延時及過載)保護，為與下一級主開關(具有瞬時及過載二段保護)配合，取消瞬間一段，避免了越級跳閘。且具有自投、無自投和切換裝置供選用。
· 水平母線具有單母線分段和不分段兩種，當采用單母線分段時，母聯開關亦具有自投、無自投和切換裝置。
· 電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
· 各功能單元中的交流接觸采用無聲運行時，具有節能功能。同時，當電源消失后具延時(大于0.3s、小于0.5s)釋放的特性。因此不加裝電機各自啟動繼電器亦能在0.3s以內(重合閘或備用電源自投時間小于0.3s)恢復供電時，保證電動機繼續運行。
· 饋電電路主開關具有瞬時和過載保護，當用戶需要時，可加裝漏電保護。.
· 照明及家用電器電路主開關具有瞬成時，過載和漏電保護，本電路尤宜於電鉆、手提砂輪機.等移動電器的供電。
· 受電電路裝有電流表、有功和無功電度表。250A及以.上饋電電路可裝或不裝電流表及電度表。其他大于37kW或60A的電路安裝有電流表。
· 事故時可加裝燈光和報警裝置。
· 周圍空氣溫度不高于+40°C,不低于-5°C,并用24小時內其平均溫度不高于+35°C;
· 周圍空氣相對溫度為+40°C時不超過50%;
· 在較低溫度時允許有較大的相對濕度，如+20°C時為90%。
· 但應考慮到由于溫度變化，有可有會偶然的產生適度的凝露;
· 戶內使用，使用地點的海拔高度不得超過2000m;
· 應安裝在無劇烈露動和沖擊以及不足以使電器元件受到腐蝕的場所。
1、塑殼斷路器主要有HDM1.CM1、TG、NS、S系列等元件，以HDM1為主列舉其性能參數
| 開關型號 | HDM1-63 | HDM1-100 | HDM1-225 | HDM1-400 | HDM1-630 | ||
| 額定電流 | 63A | 100A | 225A | 400A | 630A | ||
| 額定電壓 | 400V | ||||||
| 極數 | 3P、4P | ||||||
| 額定電流(A) | 10,16,20,32,40,50,63 | 16,20,32,40,50,63,80,100 | 100,125,160,180,200,225 | 225,250,315,350,400 | 400,500,630 | ||
| 短路保護 | 1m=10X|r | ||||||
| 分斷能力 | L型25kAM型50kA | L型35kAM型50kA | L型35kAM型50kA | ||||
| 脫扣形式 | 熱-電磁型 | ||||||
2、框架式斷路器主要有HDW1、CW1、ME(DW17)、M、F、等系列元件，其性能參數具體如下:
| 標準及技術規范 | 低壓成套開關設備和控制設備(TTA) | IEC439.1-1992 GB7251.1-1997 JB/T9661-1999 |
| 過電壓類別 | IV | III |
| 污染等級 | 3 | |
| 額定工作電壓(Ve) | 660V | 380V |
| 額定頻率 | 50Hz | |
| 水平母線 | ||
| 額定電流(A) | 40003150250020001000 | |
| 額定短時耐受電流(kA) | 50(1S有效值) | |
| 額定峰值耐受電流(kA) | 105 | |
| 垂直母線 | ||
| 額定電流 | 1000A | |
| 額定短時耐受電流(kA) | 50 | |
| 額定峰值耐受電流(kA) | 105 | |
| 各類器件額定值 | ||
| 斷路器單元(A) | 至4000 | |
| 抽屜單元，主觸頭額定電流(A) | 63-630 | |
| 外殼防護等級 | IP40、IP30 | |
用戶在產品訂貨時應提供以下資料：

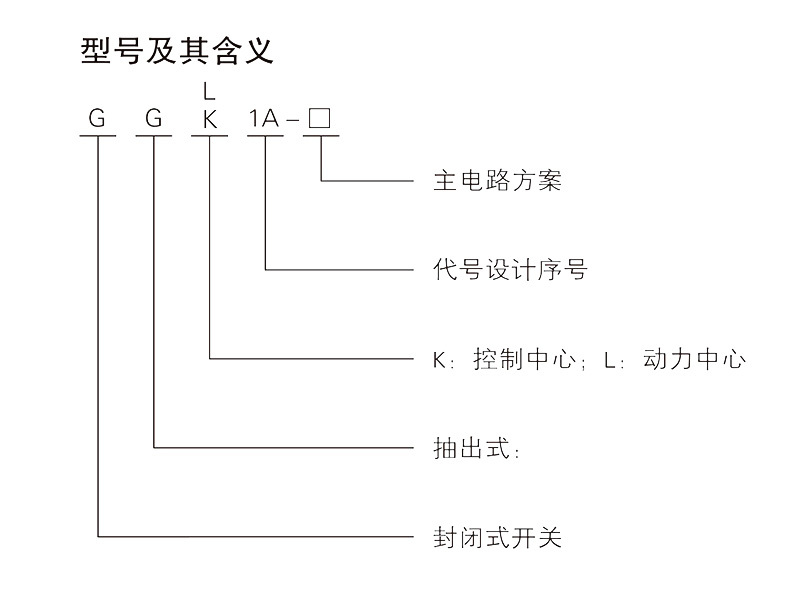

·產品的全型號(包括主要電路方案號和輔助路方案號);
·主電路系統組合順序圖;
·輔助電路電氣原理圖;
·柜內元器件清單;
·產品其它特殊要求另提。
