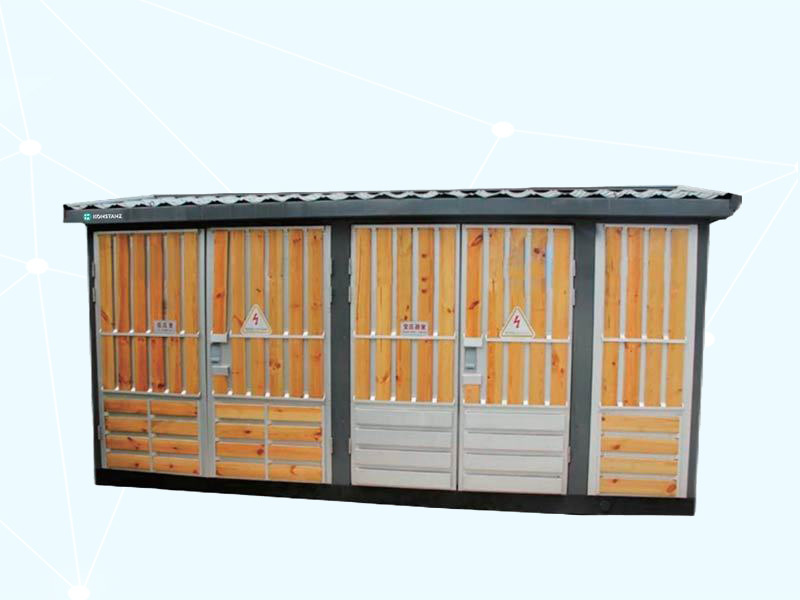

YBW(ZBW1)- 12/0.4型戶外箱式變電站

所屬分類：

YB口((ZB口)系列預裝式變電站是將高壓電器設備，變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。YB口((ZB口)系列預裝式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5，大大減少了設計工作量及施工量，減少了建設費用。

關鍵詞：

戶外箱式變電站

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

YBW(ZBW1)系列預裝式變電站是將高壓電器設備，變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。YB口((ZB口)系列預裝式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。YB口(ZB口)系列預裝式變電站符合GB/T17467《高壓/低壓預裝式變電站》國家標準。

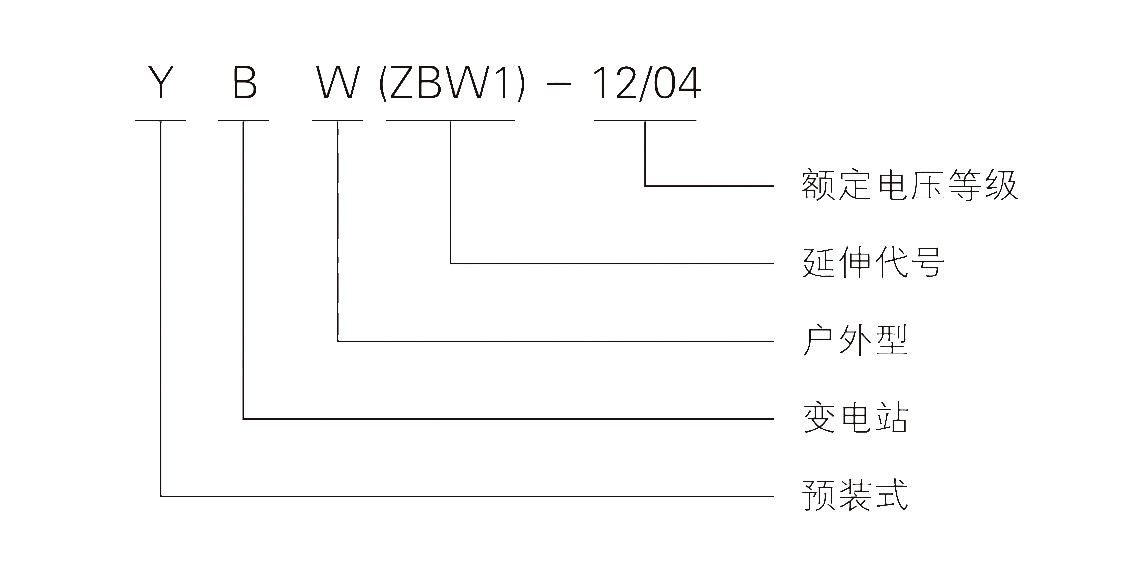

型號及含義

使用條件

· 周圍空氣溫度：上限≤40°C下限≥-10°C
· 陽光輻射：≤1000W/²
· 海拔≤1000m覆冰s20mm
· 風速≤35m/s地震烈度≤8度
· 溫度：日平相對濕度均值≤95%
   月平均相對濕度值≤90%;
   日平均相對水蒸氣壓力≌2.2kPa
   月平均相對水蒸氣壓力≤1.8kPa.
· 無火災、爆炸危險，無嚴重污染、化學腐蝕及劇烈振動場所;
· 注：特殊使用條件，訂貨時提出與制造廠協商解決。

結構概述

本產品內部采用美式箱變(組合式變電站)設計結構，外部殼體采用歐式箱變設計原理，外部裝飾木板結構，迎合都市綠色環保，回歸自然的理念。裝飾木板是采用優質杉木經真空干燥并添加防腐固定成型工藝，框架采用進口敷鋁鋅板或經熱鍍鋅防腐處理鋼板，模塊化組裝及焊接相結合而成。箱頂為雙層結構，有效地降低了箱體內的溫度。整體產品由相對獨立的三個部分組成，即高壓室、變壓器室、低壓室。

進出線方式

高壓電纜進，低壓電纜出;高壓電纜進，低壓架空出;高壓架空進，低壓電纜出;高壓架空進，低壓架空出。

產品配有機械電氣連鎖

變壓器上部裝有自動排氣裝置，以強化空氣循環，箱底即能通風又能防止小動物進入，變壓器下.裝滾輪，便于進出檢修。產品底部裝有吊鉤，可整體吊裝和運輸。

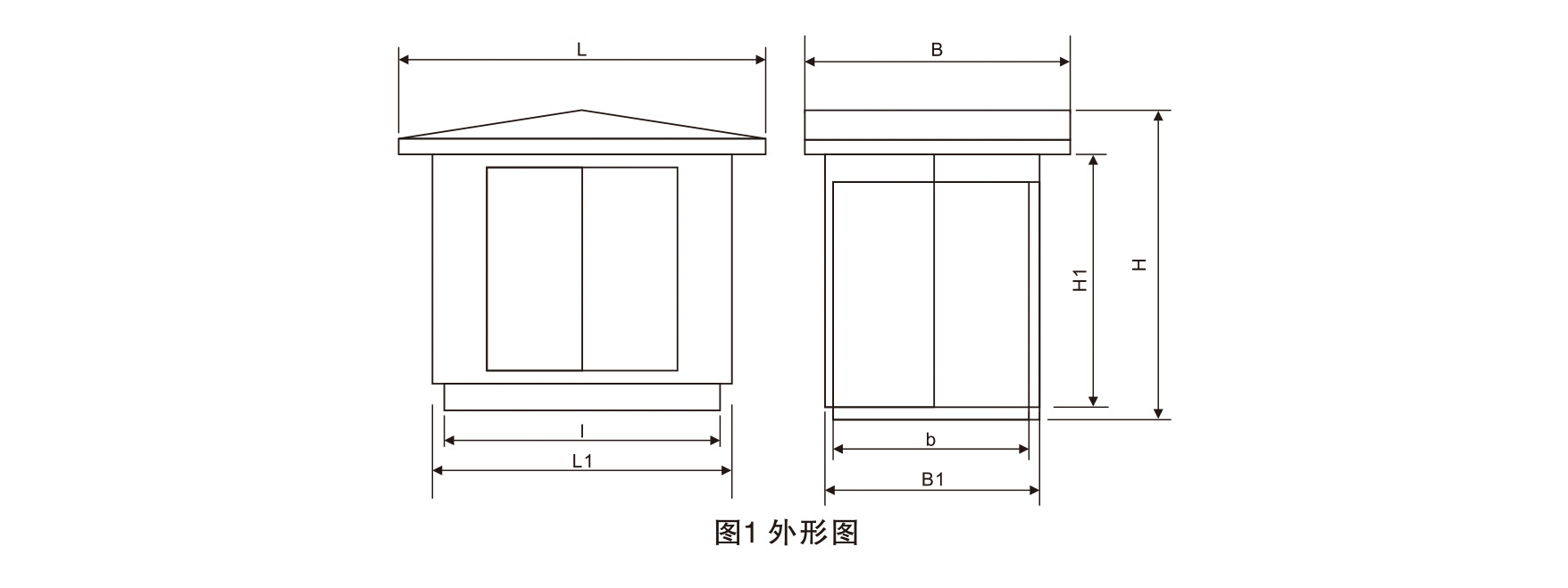

產品外形尺寸

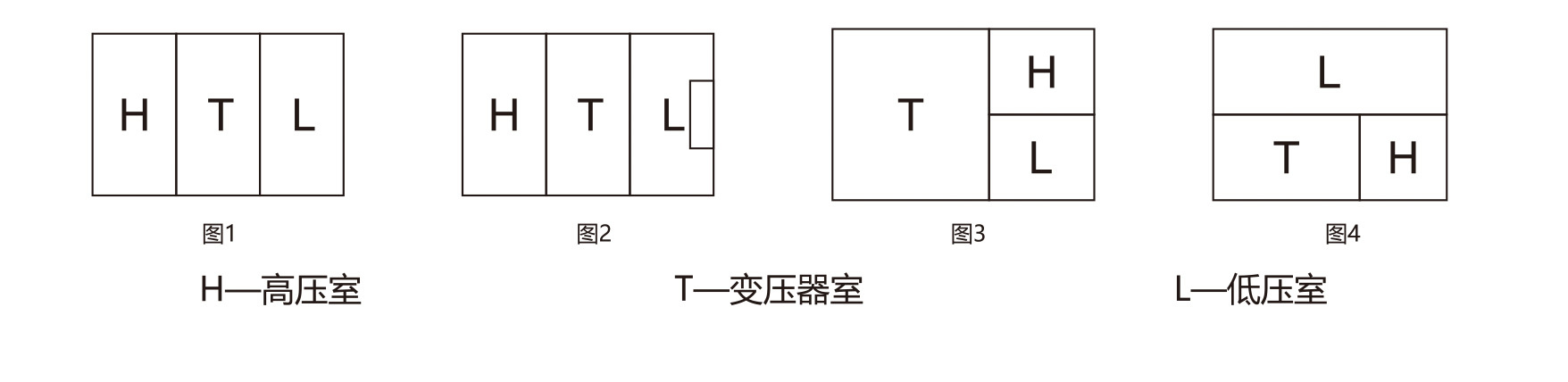

YB系列預裝式變電站平面布置形式圖

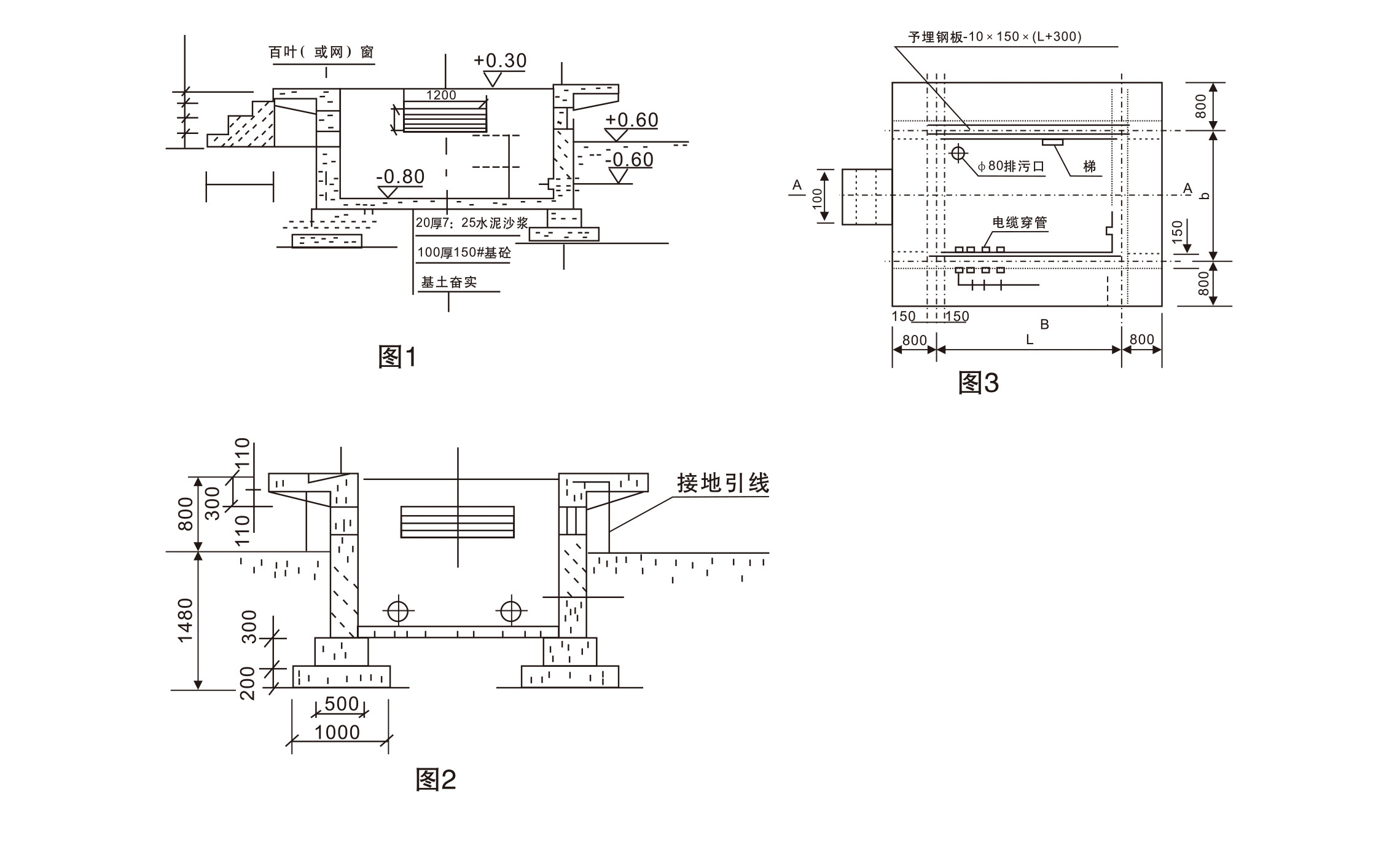

常規箱變基礎方案

主要技術參數見表1、表2、表3

表1
變壓器容量(kVA)	L	B	H	L1	B1	H1	I	b
50	2500	4440	2340	2200	4140	2000	2120	4060
80
100
160
200
250	2500	4640	2340	2200	4340	2000	2120	4260
315
400
500	2500	4840	2360	2200	4540	2000	2120	4460
630
800	2900	5140	3100	2200	4840	2800	2120	4760
1000

表2
低壓單元	名稱	單位	數量	備注
	額定電壓	V	380
	主回路額定電流	A	6608001200
	主回路動穩定電流	kA	50
	分支回路額定電流	A	100250630
	分支回路最多數量	路	12
	主回路開斷電流	kA	50

表3
高壓單元	名稱	單位	數量	備注
	額定電壓	kV	12-24
	主回路額定電流	A	400	FN為630A
	最大開斷電流	A	1450
	最大關合電流	kA	15	峰值Peak
	動穩定電流	kA	25	峰值Peak
	4S熱穩定電流	kA	9.5	有效值RMS
	工頻耐壓(1min)	kV	42	有效值RMS
	沖擊耐壓	kV	75	全波fullwave
	熔斷器開斷容量	MVA	200300500
