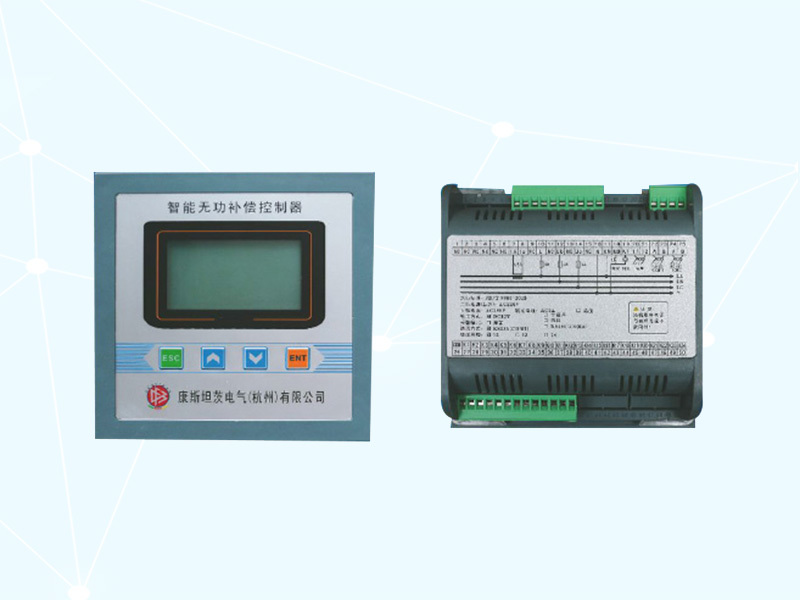

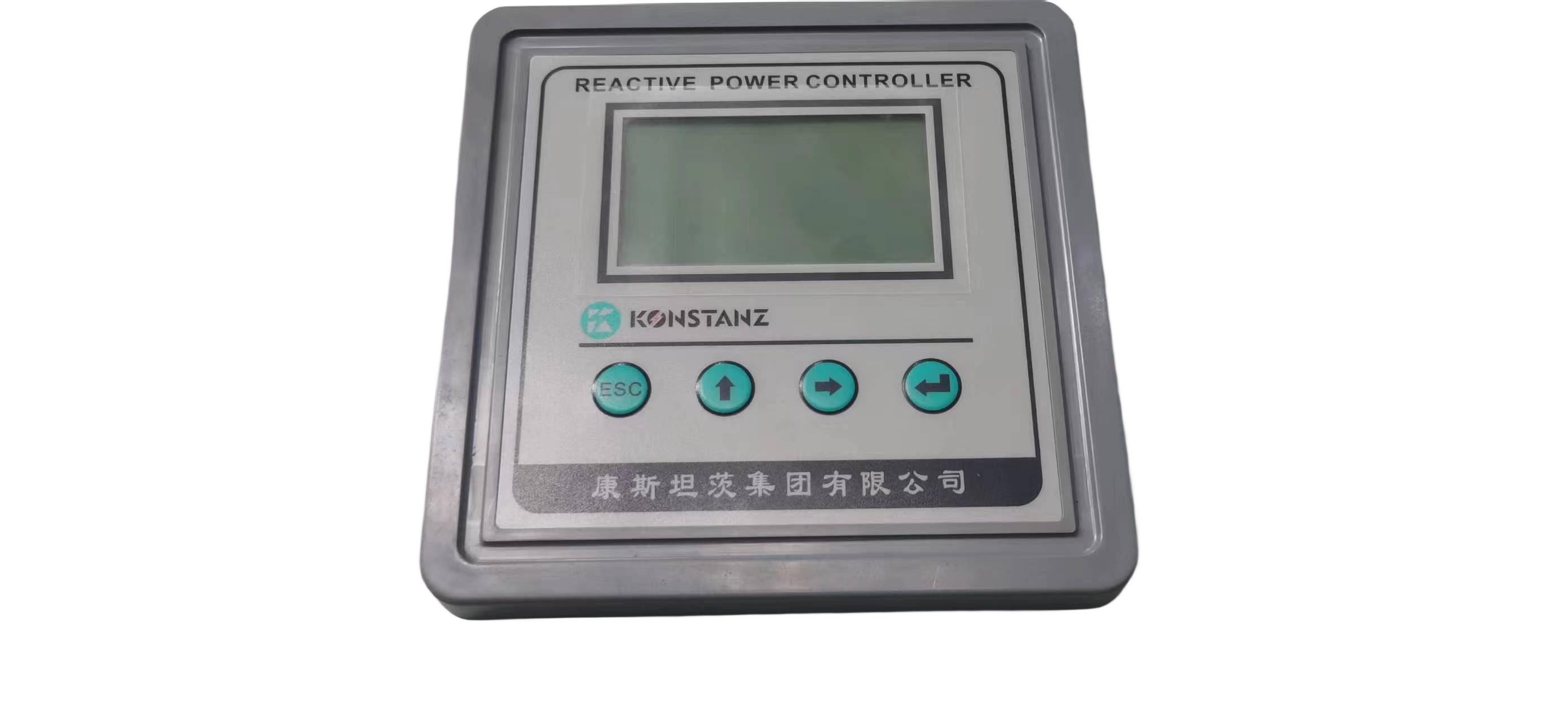

低壓無功補償控制器

所屬分類：

無功補償控制器

KZD-111智能無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型無功控制器，適用于交流0.4KV~1.0KV、50Hz低壓配電系統的監測及無功補償控制。 KZD-111智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為 128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號可在45Hz~ 55Hz之間變化。

關鍵詞：

無功補償控制器

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

KZD-111智能無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型無功控制器，適用于交流0.4KV~1.0KV、50Hz低壓配電系統的監測及無功補償控制。

KZD-111智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號可在45Hz~55Hz之間變化。

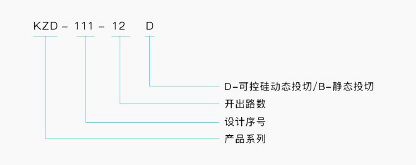

產品型號

主要技術參數

●開入電壓信號:AC380V+20%,
●開入電流信號:0~5A;1A、50Hz士5%
●額定頻率:50Hz+5
●額定絕緣電壓:690V
●使用壽命大于100萬次
●工作電壓:AC220V+20%
●輸出容量:5A/AC220V;40mA/DC12V
●控制路數:12路/18路/24路
●目標cos中:0.85~1，步長0.01

產品特點

●具備過壓、欠壓、缺相、零序電流越限、諧波電流越限及系統震蕩判斷顯示并快速切除電容組的功能;
●控制參數設置靈活，使用方便，掉電不丟失;
●依據功率因數和無功功率進行判斷，切除或投入電容，最大可控制32路;
●靈活的補償方式，可實施全共補，全分補或分補共補混合應用;
●控制電容采取先投先切，循環和編碼投切相結合，盡可能延長電容的使用壽命;
●可設置編碼投切方式和手動運行方式;
●能夠?qū)崟r顯示系統參數及諧波狀況。

使用條件

●空氣溫度:空氣溫度不高于+65C,不低于-25C。
●大氣條件:空氣濕度在20°C時不超過90%，在溫度較低時，允許有較高的相對濕度。
●海拔高度:不超過3000米。
●環境條件:周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點無劇烈震動。

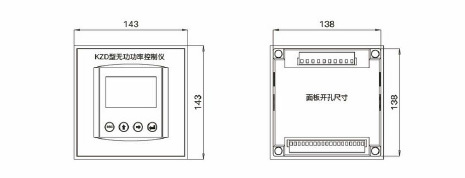

產品尺寸

型號	控制方式	最大控制路數
KZD-111-12D	動態(可控硅)	12
KZD-111-18D		18
KZD-111-24D		24
KZD-111-32D		32
KZD-111-12B	靜態(接觸器)	12
KZD-111-18B		18
KZD-111-24B		24
KZD-111-32B		32
