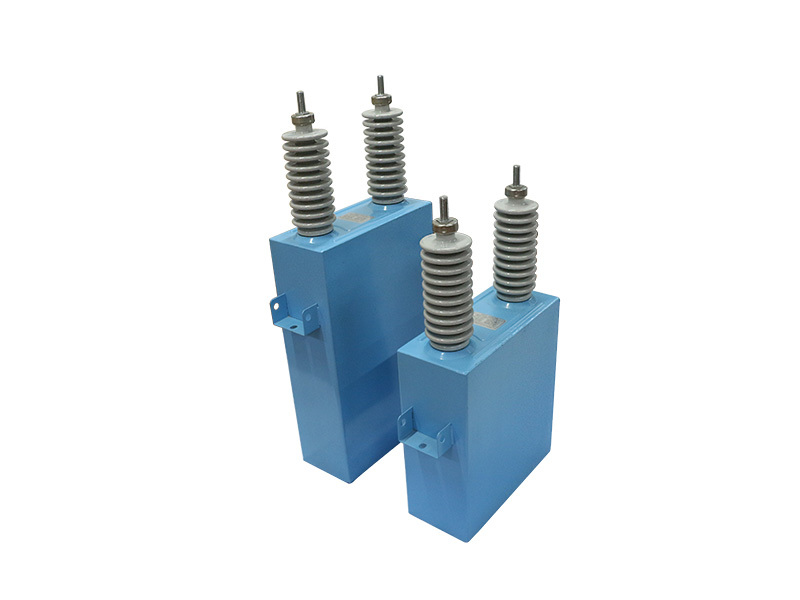

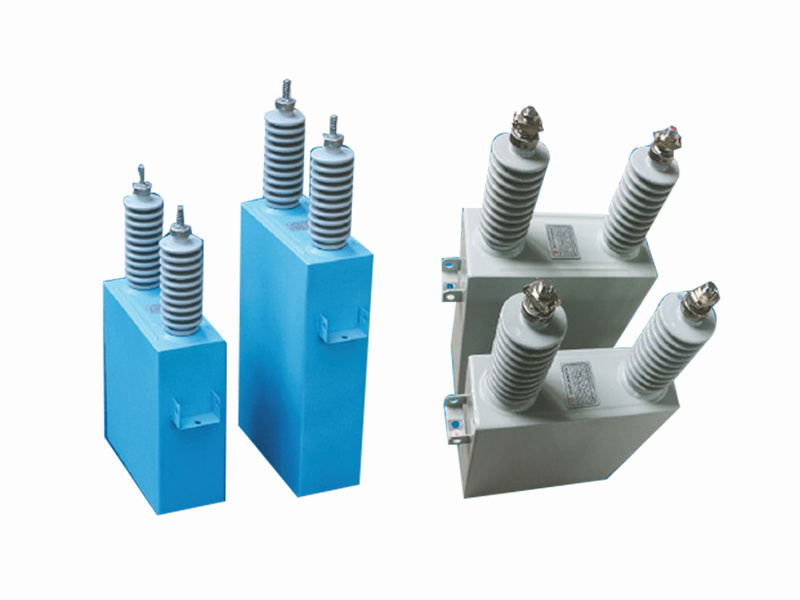

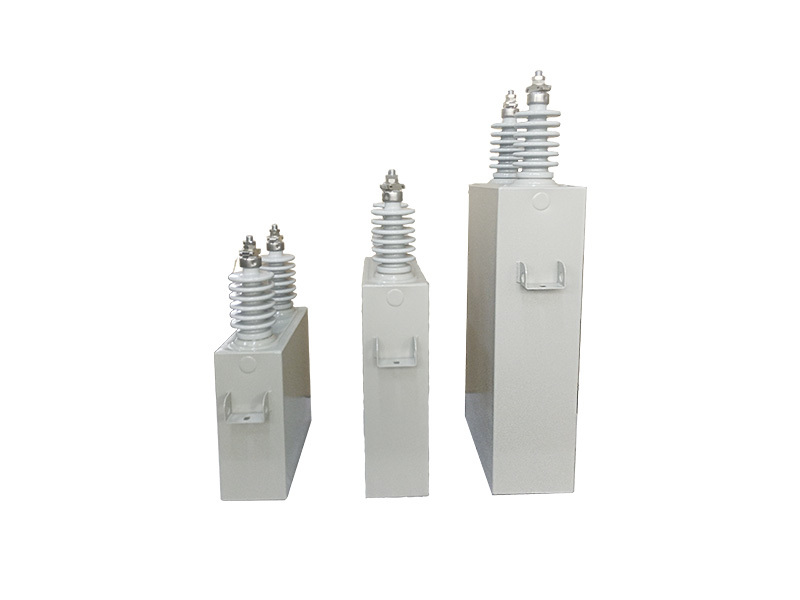

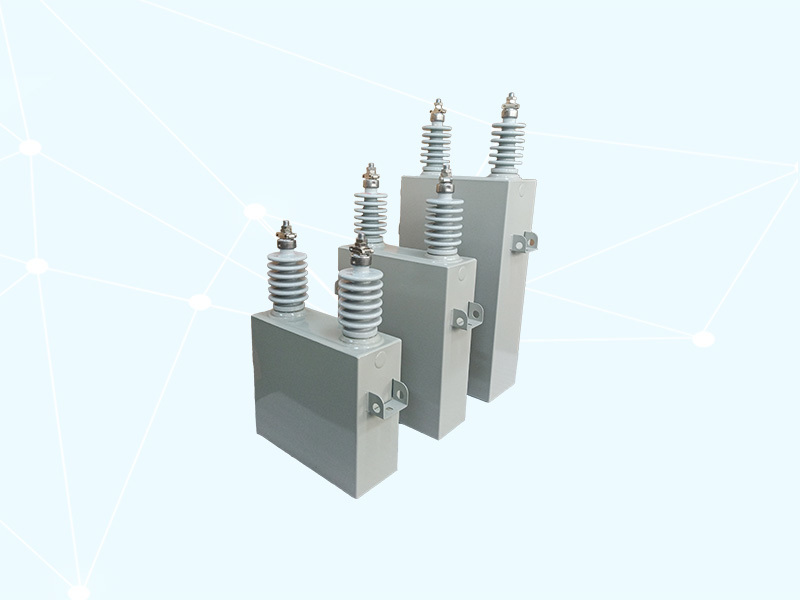

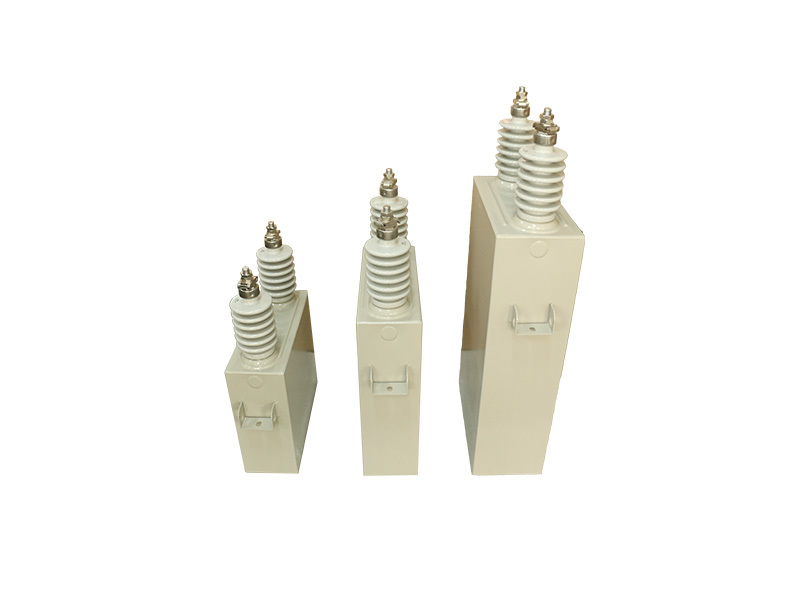

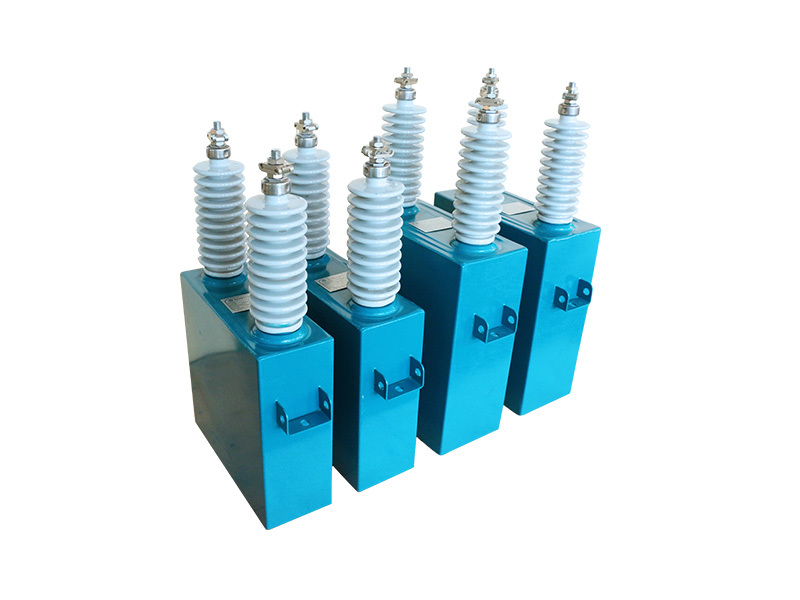

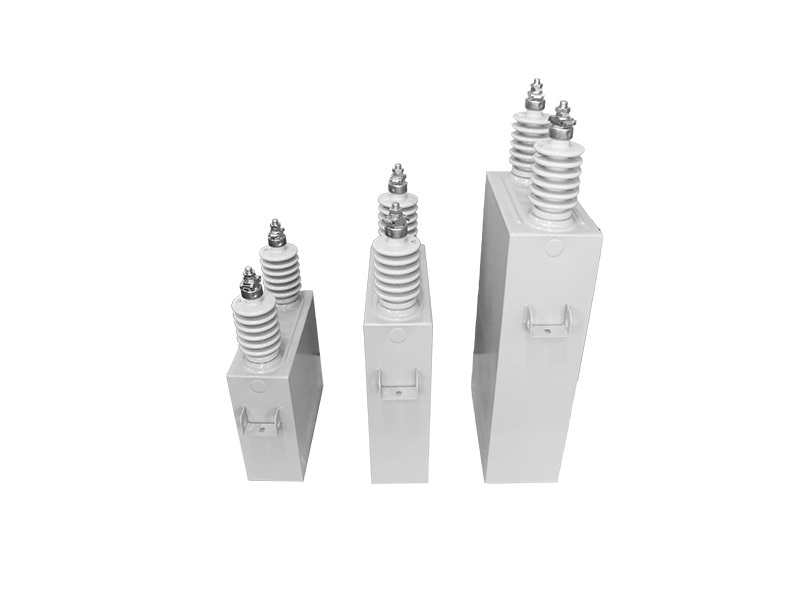

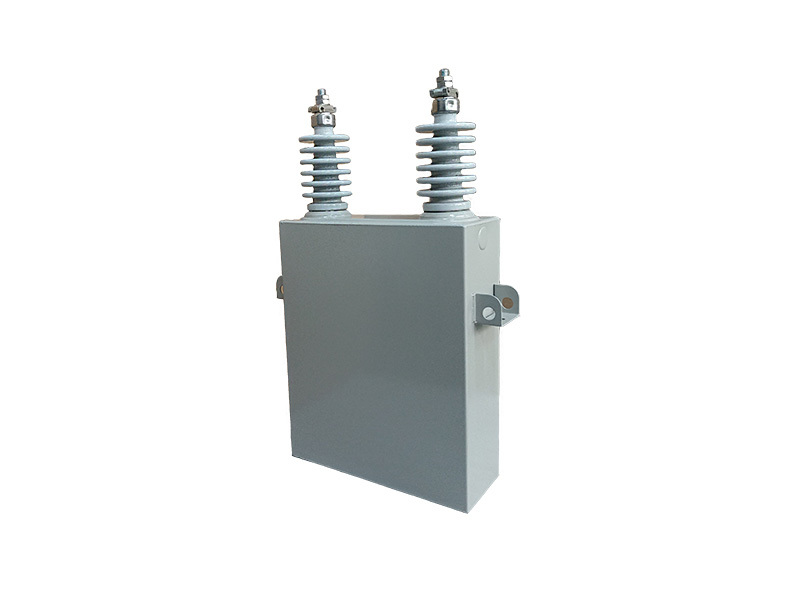

高壓電力電容器

所屬分類：

高壓元件

KBAM防爆型高電壓并聯電容器主要應用于50HZ或60HZ交流電力系統以改善功率因數，產品性能符合國內標準GB3983.2《高電壓并聯電容器》和國際標準IE60671-1。AC電容器單元容量最大可達600kvar (50Hz)，其特點是損耗極其微小，可靠性高。電容器單元由絕緣介質層聚丙烯薄膜和鋁箔電極卷制構 成，可采用不同的熔絲技術，包括內熔(CHDB)結構，外熔絲(CHDE)結構或無熔絲(CHDF)結構。

關鍵詞：

高壓元件

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

產品型號

主要技術參數

●電壓等級: 1~24kV
●容量等級: 100~ 500kvar
●電容偏差: -3%~+5%
●介質損耗正切值:≤0.02% ,
●保護方式:內熔絲或無熔絲

產品特點

●主要原材料:選用高品質的雙面粗化聚丙烯薄膜、鋁箔和芐基甲苯(或PEPE)，提高了產品電氣性能。
●內熔絲:特有技術制作的內熔絲和元件隔離式結構，徹底杜絕內熔絲拒動、誤動和群爆現象，使電容器更安全可靠。
●放電電阻:每個串聯段均并有放電電阻，高質量高壓玻璃釉膜電阻可使電容器在斷開電源后剩余電壓在10min內自「2Un峰值電壓降至50V以下確保安全。
●先進的芯子總成裝配流水線:從元件繞制、耐壓挑選、內熔絲裝配、心子壓裝、心子包繞和心子裝箱等過程均在機械化裝配流水線上完成，保證了心子的裝配質量。
●數控自動鎢極脈沖氬弧焊(TIG焊接):電容器外殼接縫、箱壁與箱蓋接縫、吊攀與外殼焊接，使焊:
縫平整、光滑、美觀，牢固無滲漏。
●采用特有的加壓注油浸漬方式，使電容器的局部放電性能大幅提高。

使用條件

●海拔高度不超過2000米(2000米以上按標準修正)
●環境溫度: -40~ +50°C
●安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
●連續運行電壓1.0Un,長期過電壓最高值不超過1.1Un
●穩態過電流(包括諧波電流)不超過1.3in

產品尺寸

型號	額定容量/kvar	重量/kg	W/mm	H/mm	B/mm
KBAM6.6/√3-100-1W	100	25	138	280	100
KBAM6.6/√3-200-1W	200	36	138	460	100
KBAM6.6/√3-334-1W	334	52	178	580	250
KBAM6.6/√3-400-1W	400	60	178	650	250
KBAM6.6/√3-500-1W	500	69	178	780	400
KBAM11/√3-200-1V/	200	35	138	450	100
KBAM11/√3-300-1V/	300	46	138	62。	250
KBAM11/√3-334-1V/	334	50	178	540	250
KBAM11/√3-400-1V/	400	57	178	820	250
KBAM11/√3-500-1W	500	67	138	750	400
KBAM6-200-1W	200	36	138	470	100
KBAM6-300-1W	300	47	138	650	250
KBAM6-334-1W	334	51	178	560	2&0
KBAM6-400-1W	400	58	178	640	250
KBAM6-5W-1W	500	70	178	790	400
