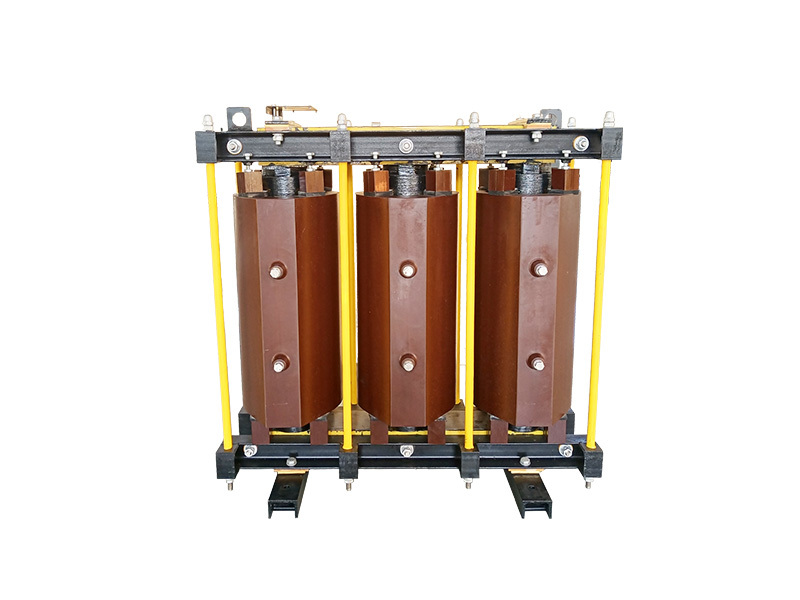

高壓串聯電抗器

所屬分類：

高壓元件

防爆型高壓串聯電抗器主要用于6kV~ 35kV電力系統與高壓電容器組相串聯，能夠有效的抑制和吸收高次諧波，限制合閘涌流及操作過電壓，保護電容器組，改善系統的電壓波形，提高電網功率因數

關鍵詞：

高壓元件

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

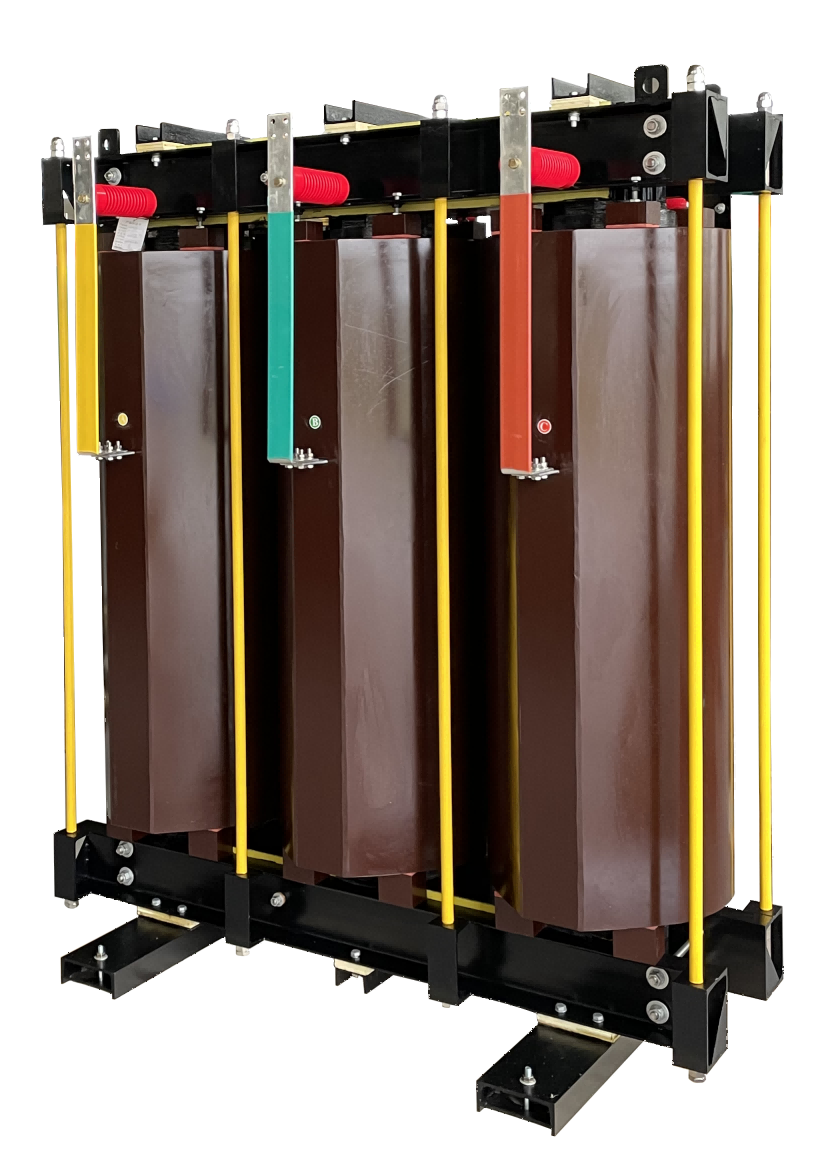

產品概述

防爆型高壓串聯電抗器主要用于6kV~35kV電力系統與高壓電容器組相串聯，能夠有效的抑制和吸收高次諧波，限制合閘涌流及操作過電壓，保護電容器組，改善系統的電壓波形，提高電網功率因數。

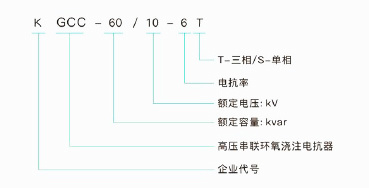

產品型號

主要技術參數

●可用于系統電壓為:6kV、10kV、35kV。
●電抗率為:1%、4.5%、5%、6%、7%、12%、14%
●絕緣等級:F級，電抗器噪聲:≤45dB
●過載能力:≤1.35倍下連續運行
●電抗器相與相之間不平橫度不大于+3%，電感量誤差控制在+3%以內。
●該電抗器分為三相和單相兩種，均為環氧澆注式。
●鐵芯采用優質低損耗冷軋取向硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。
●線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度好，能耐受大電流沖擊和冷熱沖擊而不裂開。
●環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
●線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

使用條件

●海拔高度不超過2000米(2000米以上按標準修正)
●環境溫度:-40~+50C
●安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
●連續運行電壓1.0Un,長期過電壓最高值不超過1.1Un
●穩態過電流(包括諧波電流)不超過1.45In

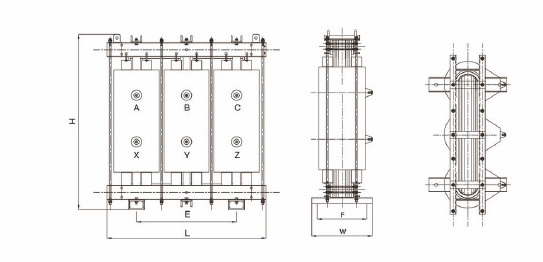

產品尺寸

型號	配套電容容量/kvar	電抗率/%	LxWxH/mm	ExF/mm	重量/kg
KGCC-12/10-6T	200	6	700x420x660	450x350	200
KGCC-18/10-6T	300	6	730x450x720	450x350	260
KGCC-24/10-6T	400	6	760x450x720	450x350	330
KGCC-36/10-6T	600	6	870x480x730	500x450	410
KGCC-54/10-6T	900	6	900x500x780	500x450	480
KGCC-60/10-6T	1000	6	900x500x840	500x450	500
KGCC-72/10-6T	1200	6	930x500x820	500x450	600
KGCC-90/10-6T	1500	6	930x500x890	500x450	650
KGCC-120/10-6T	2000	6	960x500x890	500x450	920
KGCC-36/10-12T	300	12	870x480x730	500x450	410
KGCC-108/10-12T	900	12	930x500x980	500x450	680
KGCC-120/10-12T	1000	12	960x500x890	500x450	800
