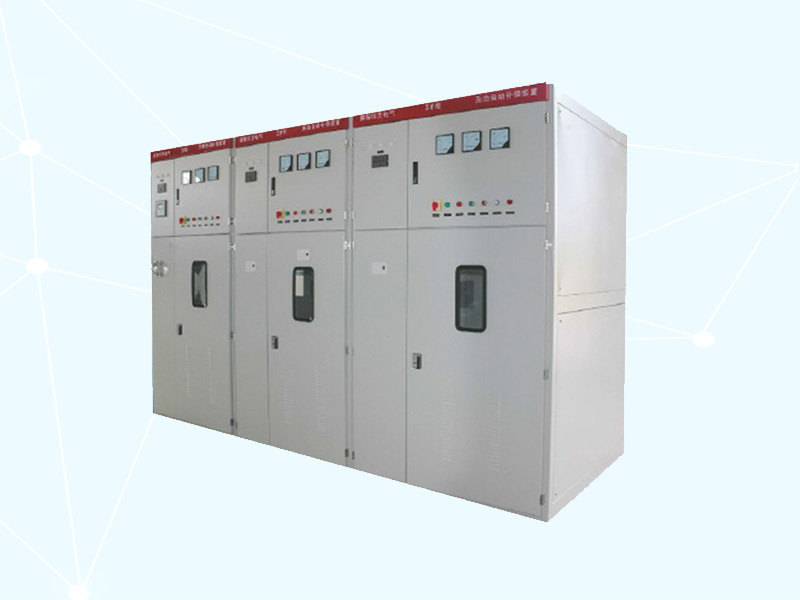

高壓并聯電容器成套裝置
所屬分類：
KGC高壓并聯電容器成套裝置是目前應用最廣泛的無功功率補償/濾波裝置。一般由并聯電容 器組、串聯電抗器、真空接觸器、隔離開關、控制器、避雷器、放電線圈、保護測量等設備組成， 如圖所示。設備主要應用于6kV、10kV、 35kV、 110kV等電壓等級的三相交流電力系統。?
關鍵詞：
咨詢熱線：
詳細介紹
圖文詳情

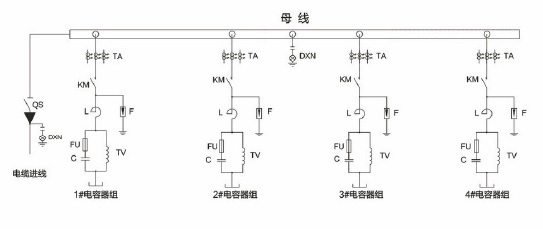

KGC高壓并聯電容器成套裝置是目前應用最廣泛的無功功率補償/濾波裝置。一般由并聯電容器組、串聯電抗器、真空接觸器、隔離開關、控制器、避雷器、放電線圈、保護測量等設備組成，如圖所示。設備主要應用于6kV、10kV、35kV、110kV等電壓等級的三相交流電力系統。
其中電容器組主要提供足夠的無功功率;串聯電抗器組主要限制電容器投切過程的涌流，同時吸收系統的某次諧波電流;真空接觸器實現電容器組的投切;隔離開關作為檢修電氣斷開點;控制器根據設定的控制目標(電壓、功率因數、無功功率)實現對接觸器的控制;避雷器保護電容器裝置免受操作過電壓的威脅;放電線圈主要實現在電容器退出運行后較短時間內完成電容器組兩端電荷的釋放，避免再次投運電容器過程中產生危險的過電壓;電容器常用的保護一般設置過流、過壓、欠壓、不平衡等。
康斯坦茨“KGC”系列高壓并聯電容器裝置
四種功能模式:自動補償、自動濾波補償、手動補償、手動濾波補償
四種布置方案:戶內柜式、戶內框架式、戶外箱變式、戶外框架式
●額定電壓:3kV/6kV/10kV/35kV/66kV
●設備容量:100kvar~10000kvar
●網絡拓?fù)?三相三線Y型
●中性點接地方式:不接地
●工作模式:電壓、無功、功率因數
●電抗器:鐵芯電抗器/空心電抗器
●補償方式:分組投切/固定補償
●投切開關:真空接觸器/真空斷路器
●防護等級:IP30/IP44
●符合標準:GB50227-2008
| 柜型 | 寬(W)/mm | 深(D)/mm | 高(H)/mm |
| 進線柜(Feedercabinets) | 700/800 | 1500/1600 | 2400/2600 |
| 龜抗柜(Reactorcabinet) | 1000/1200 | 1500/1600 | 2400/2600 |
| 電容柜(Capacitorcabinet) | 1000/1200/1400 | 1500/1600 | 2400/2600 |

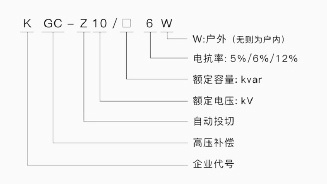

| 高壓并聯電容器補償裝置選型表 | ||
| 系統電壓 | 規格型號 | 額定容量 |
| 6kV | KGC-Z6/100-5 | 100 |
| KGC-Z6/1000-5 | 1000 | |
| KGC-Z6/6000-5 | 6000 | |
| KGC-Z6/10000-5 | 10000 | |
| 10kV | KGC-Z10/100-5 | 100 |
| KGC-Z10/1000-5 | 1000 | |
| KGC-Z10/6000-5 | 6000 | |
| KGC-Z10/10000-5 | 10000 | |
| 35kV | KGC-Z35/1000-5 | 1000 |
| KGC-Z35/2000-5 | 2000 | |
| KGC-Z35/8000-5 | 8000 | |
| KGC-Z35/20000-5 | 20000 | |
| KGC-66/1000-5 | 1000 | |
| 66kV | KGC-66/4800-5 | 4800 |
| KGC-66/8000-5 | 8000 | |
| KGC-66/20003-5 | 20000 | |
