康斯坦茨KS系列高壓靜止無功發生器的基本原理就是將自換相橋式電路通過電抗器并聯在電網上，適當調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。?

關鍵詞：

濾波裝置

咨詢熱線：

詳細介紹

圖文詳情

產品概述

高壓靜止無功發生器SVG，就是專指由自換相的電力半導體橋式變流器來進行動態無功補償的裝置。SVG是世界.上迄今為止性能最優越的靜止無功補償設備。

康斯坦茨KS系列高壓靜止無功發生器的基本原理就是將自換相橋式電路通過電抗器并聯在電網上，適當調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。

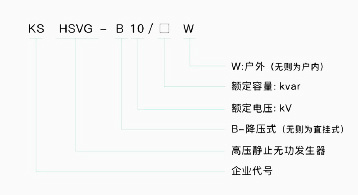

產品型號

主要功能

KS系列高壓HSVG是當今無功補償領域最新技術的代表。KS-HSVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。其主要功能如下：

●提高線路輸電穩定性
●諧波動態補償，改善電能質量
●維持受電端電壓，加強系統電壓穩定性
●抑制電壓波動和閃變;
●補償系統無功功率，提高功率因數
●抑制三相不平衡

KS系列高壓HSVG
四種主要功能模式：裝置恒無功、考核點恒功率因數、考核點恒無功、考核點恒電壓
兩種布置方案：戶內柜式、戶外箱變式
兩種并網方式：6kV、10kV、35kV直掛式;6kV、10kV、35kV,66kV降壓式

技術特點

KS-HSVG是基于電壓源型變流器的補償裝置，實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關(IGBT)實現無功能量的變換。KS-HSVG較傳統的無功補償裝置有如下特點:

●響應速度更快，5ms以內
●補償功能多樣化，無功補償、諧波補償、負序補償、綜合補償
●電壓閃變抑制能力更強，大于80%
●運行范圍更寬，-100%至+100%額定容量
●諧波含量極低，幾乎無諧波，還能濾波
●占地面積小，現場施工量小

拓撲結構

KS系列鏈式高壓HSVG，裝置采用相內功率單元串聯技術，功率單元采用H式拓撲結構，技術可靠。當有功率單元發生故障時可直接在主機控制參數中將故障單元冗余掉，整套裝置依然正常運行。這樣極大地提高了高壓靜止無功發生器的可靠性、靈活性和可維護性。

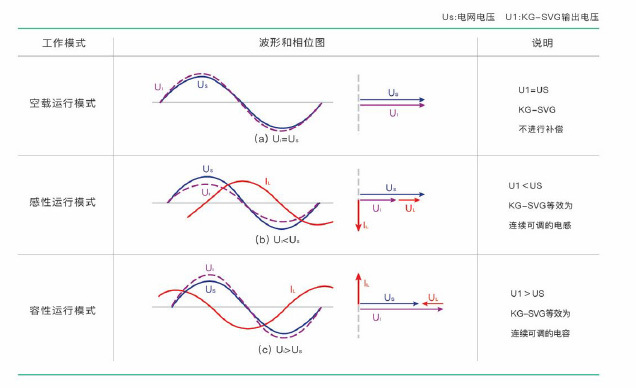

KS-HSVG工作模式與補償特性

柜體與組成

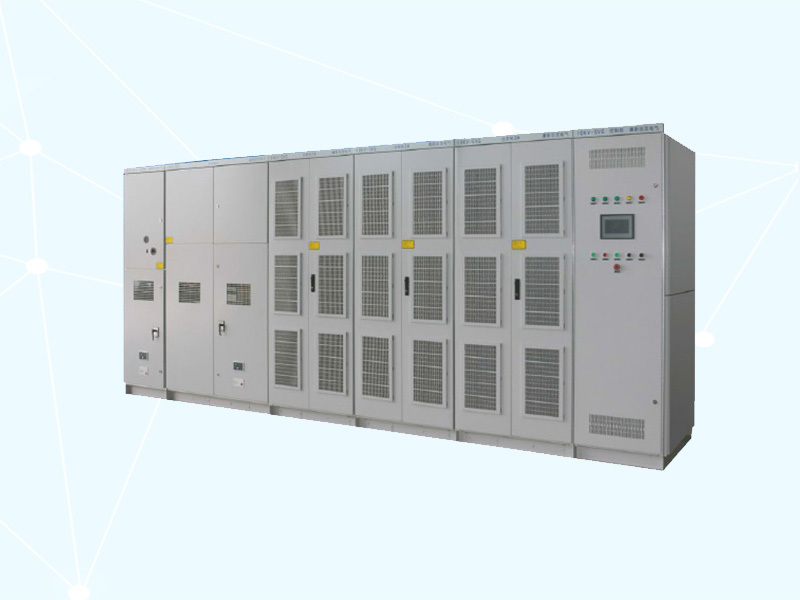

KS系列鏈式高壓HSVG，由啟動柜、功率柜、控制柜組成。

柜體頂部散熱風機增加500mm高度

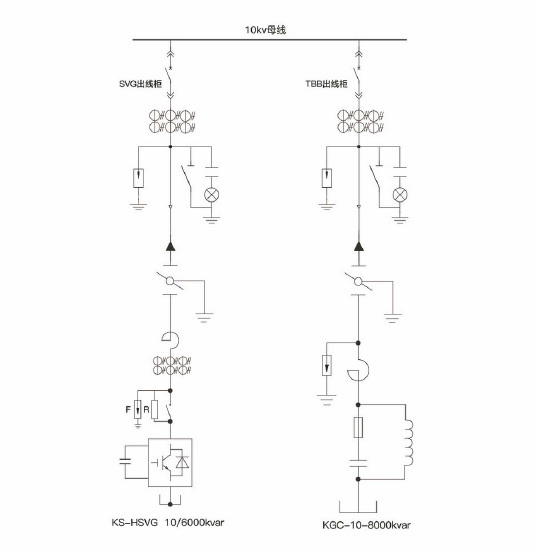

產品一次系統圖

選型速查

直掛式
