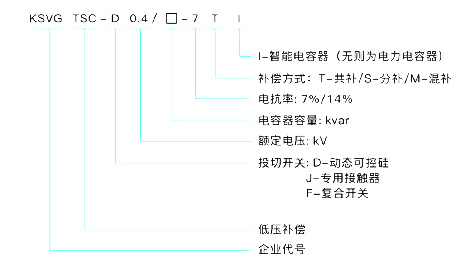

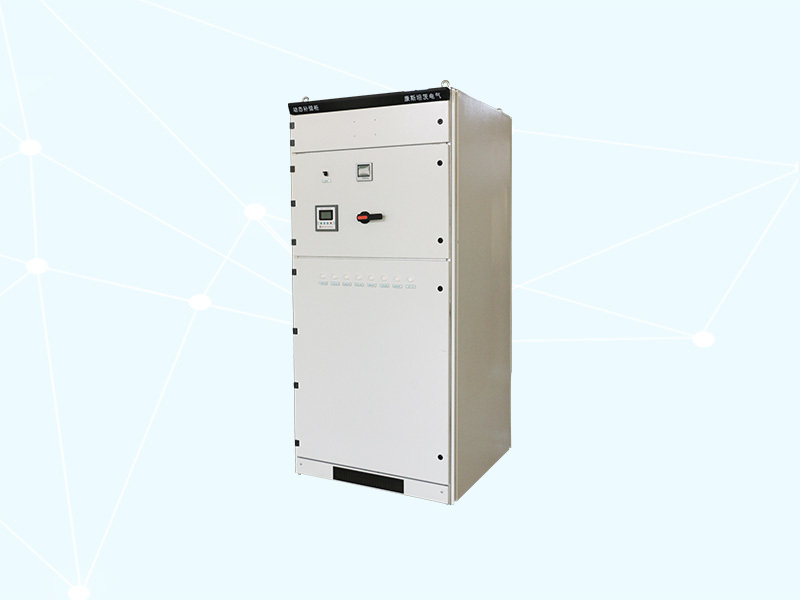

KSVG-TSC系列低壓電容器成套裝置是由低壓電容器組及開關、低壓調諧電抗器、功率因數控 制器等組成，并聯于1kV及以下的交流三相電力系統中，用以改善功率因數、調整網絡電壓、治理 諧波污染、降低線路損耗的無功功率補償裝置。其工作原理與主要組成如圖所示。??
關鍵詞：
咨詢熱線：
詳細介紹
圖文詳情

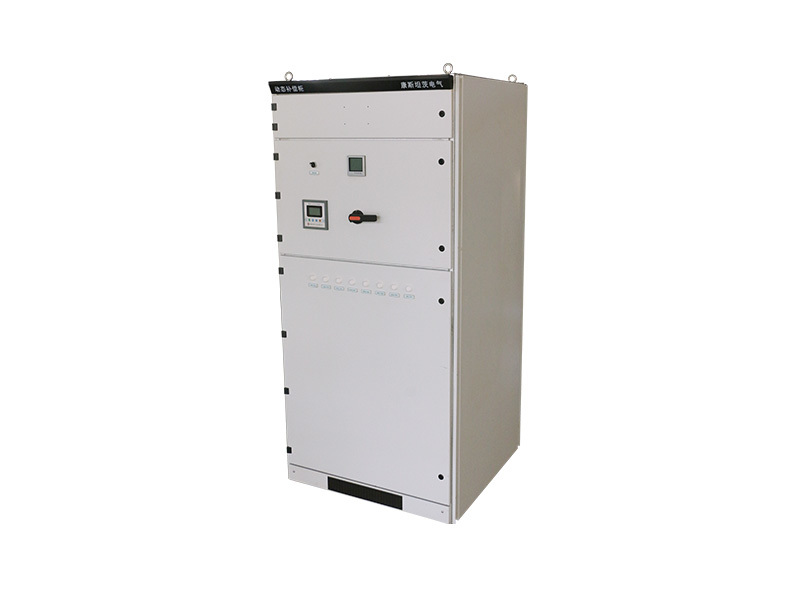

KSVG-TSC系列低壓電容器成套裝置是由低壓電容器組及開關、低壓調諧電抗器、功率因數控制器等組成，并聯于1kV及以下的交流三相電力系統中，用以改善功率因數、調整網絡電壓、治理諧波污染、降低線路損耗的無功功率補償裝置。其工作原理與主要組成如圖所示。
●熔斷器開關或塑殼斷路器
每一臺KSVG-TSC無功補償柜作為一個獨立設備，它都有一只主開關，將補償設備接入到母線上。同時，對于此柜內短路故障起到保護作用。
●過電壓保護元件
每一臺無功補償柜都是由好幾個無功補償支路組成的。這里的支路包含:保護元件、投切開關、電抗器和電力電容器。降低過電壓對柜內設備的影響，防止過電壓對柜內元件的損壞。常用產品:避雷器、電涌保護器、壓敏電阻。
●投切開關
投切開關的作用是把補償支路上的電容器和電抗器連接到系統里或者退出系統的元件。把電容電抗連接到系統上，即常說的電容器投入;把電容電抗退出系統，即常說的電容器切除。電容器在投入的伴隨有涌流存在，這是電容器投入的基本特性，因此投切開關有另一個作用，就是降低電容器涌流。常用的產品:康斯坦茨KS/TSC可控硅開關、KS/JK電容器專用接觸器、KS/FK復合開關。
●調諧電抗器
電抗器主要的參數“電抗率”，對于抑制諧波的電抗器，電抗率是根據系統中主要諧波次數來定的。例如:抑制5、7次諧波的影響，常用的7%電抗率;抑制3次諧波影響，常用14%電抗率。康斯坦茨“KD-LK電抗器”作為無功補償柜內的重要元件，主要有兩個作用:抑制電容器涌流、抑制諧波。
●低壓電容器
投在無功補償柜的主配件里，因為電容器存在，所以無功補償柜也常被大家稱之為“電容柜”在低壓系統里面我們常見的電容器都是自愈式電容器(采用金屬化薄膜制作)。而根根電容器內部填充劑的不同，可以劃分為:干式電容器，油浸式電容器。油浸式電容器是采用液體填充劑，液體的缺點就是有滲漏風險，而且油易燃。康斯坦茨“KD-H電容器”是采用有填充樹脂和惰性氣體，運行更加安全穩定。
●功率因數控制器
康斯坦茨“KZD-111功率因數控制器“是無功補償柜的控制中心，它是控制電容器(補償支路)自投切的核心。功率因數控制器監視系統無功缺額或功率因數指標，控制電容器(補償支路)的自動投切，從而調整功率因數至合格范圍。
KS-HSVG是基于電壓源型變流器的補償裝置，實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關(IGBT)實現無功能量的變換。KS-HSVG較傳統的無功補償裝置有如下特點:
●響應速度更快，5ms以內
●補償功能多樣化，無功補償、諧波補償、負序補償、綜合補償
●電壓閃變抑制能力更強，大于80%
●運行范圍更寬，-100%至+100%額定容量
●諧波含量極低，幾乎無諧波，還能濾波
●占地面積小，現場施工量小●額定電壓:0.22kV/0.4kV/0.69kV/1kV
●額定容量:20kvar~1000kvar
●網絡拓撲:三相三線/三相四線
●工作模式:電壓、無功、功率因數
●補償方式:分組投切/就地補償
●投切開關:晶閘管/專用接觸器/復合開關
●防護等級:IP30/IP44
●符合標準:GB/T15576--2008
| 容量(C)/Mvar | 100 | 240 | 300 | 350 | |
| 寬(W)/mm | 800/1000/1200 | ||||
| 高(H)/mm | 2200 | ||||
| 深(D)/mm | 800/1000 | 400 |
| 系統電壓 | 規格型號 | 額定容量 |
| 0.22kV | KSVG-TSC-D0.22/20-7T | 20 |
| KSVG-TSC-D0.22/60-7T | 60 | |
| KSVG-TSC-D0.22/100-7T | 100 | |
| KSVG-TSC-D0.22/150-7T | 150 |
| 系統電壓 | 規格型號 | 額定容量 |
| 0.4kV | KSVG-TSC-D0.4/20-7T | 20 |
| KSVG-TSC-D0.4/240-7T | 240 | |
| KSVG-TSC-D0.4/600-7T | 600 | |
| KSVG-TSC-D0.4/1000-7T | 1000 |
| 系統電壓 | 規格型號 | 額定容量 |
| 0.69kV | KSVG-TSC-D0.69/100-7T | 100 |
| KSVG-TSC-D0.69/180-7T | 180 | |
| KSVG-TSC-D0.69/300-7T | 300 | |
| KSVG-TSC-DO.69/1000-7T | 1000 |
| 系統電壓 | 規格型號 | 額定容量 |
| 1kV | KSVG-TSC-D1/200-7T | 200 |
| KSVG-TSC-D1/300-7T | 300 | |
| KSVG-TSC-D1/600-7T | 600 | |
| KSVG-TSC-D1/1000-7T | 1000 |
| 系統電壓 | 規格型號 | 額定容量 |
| 智能電容器 0.4kV |
KSVG-TSC-0.4/20-7TI | 200 |
| KSVG-TSC-0.4/300-7TI | 300 | |
| KSVG-TSC-0.4/600-7TI | 600 | |
| KSVG-TSC-0.4/1000-7TI | 1000 |
