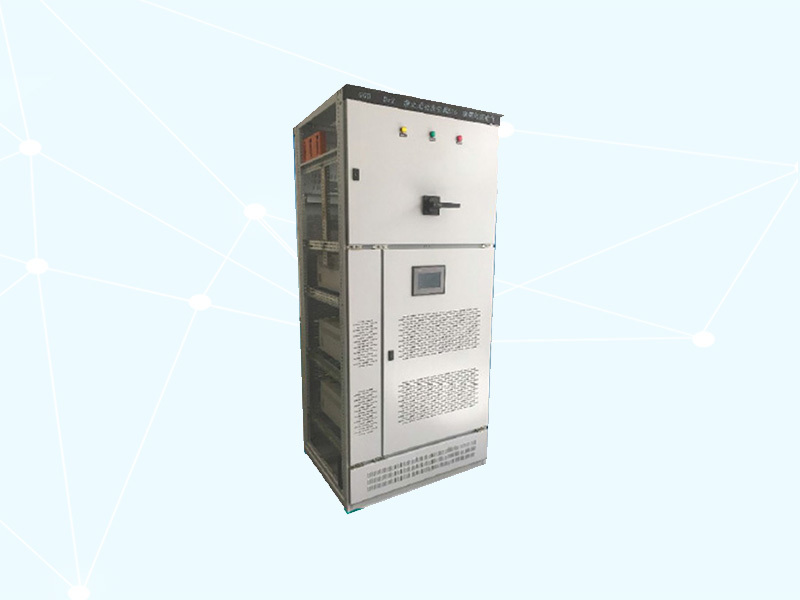

KSVG-SVG系列靜止無功發生器，可以補償基波無功電流，也可同時對諧波電流進行動態實時補償。主電路主要包括控制系統，IGBT功率變換器和濾波電抗器三部分。SVG首先通過軟起接觸器和軟起電阻進行軟起動，再經過PWM調制使電容電壓升至額定值，而DSP控制器提取出所有的諧波或無功電流，使SVG吸收或發出滿足需求的無功電流，實現連續無級差的動態無功補償的目的。?

關鍵詞：

濾波裝置

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

低壓靜止無功發生器(StaticVARGenerator,簡稱SVG)屬于并聯型動態無功補償裝置，通過調節逆變橋中IGBT器件的開關，可以控制直流逆變到交流的電壓幅值和相位，整個裝置相當于一個調相電源，通過檢測系統中所需補償的無功，可以快速發出大小相等、相位相反的無功，實現無功的就地平衡，保持系統實時高功率因數運行。

產品型號

產品特點

●實時動態補償功率因數
配電系統中異步電動機、感應電爐以及大容量整流設備等負荷，在運行中都能表現為感性，需要消耗大量的無功，增加了供電線路上的電能損失，降低了電壓質量，同時無功電流也降低了發、輸、供電設備的有效利用率。KSVG-SVG可跟隨負荷無功的變化，實現無功功率的動態補償，使線路損耗降到下限，并且充分提高了發、輸、供電設備的利用率。
●有效維持負荷側電壓
對于負荷中心，由于負荷容量大，而且又沒有大型無功電源支撐，因此容易造成電壓偏低甚至電壓崩潰的問題事故。KSVG-SVG具有的快速調節無功功率的功能可以有效維持負荷側電壓，提高供電系統的電壓穩定性。
●提高配電系統穩定性，
在長距離配電線路中點安裝KSVG-SVG裝置，不但可以在正常狀態下補償線路的無功功率，而且可以在系統故障情況下，提供及時快速的無功調節，阻尼系統震蕩，提高輸電系統穩定性，從而有效提高線路輸電容量。
●一機多能
同時治理多種常見電能質量問題該裝置可以同時治理配電網中多種常見的電能質量問題，如三相不平衡、電壓閃變和功率因數超標等，改善電網供電質量，確保用戶設備安全、可靠運行，降低能耗、提高效率。
●模塊化結構
模塊化的功能單元，包括柜式模塊(C)和壁掛式模塊(W)。滿足各種安裝布置場所。其中機柜式模塊主要安裝在低壓配電柜或者框架結構內，壁掛式模塊主要掛設在缺少配電柜布置空間的配電室墻壁上。

主要技術參數
●額定電壓:0.4kV/1kV
●額定輸出容量:0~600kvar
●無功調節范圍:+600kvar
●響應時間:<5ms
●輸出電壓三相不對稱度:<3%
●運行效率:≥97.5%.
●模塊容量:0~100kvar
●功率因數:-1~1
●海拔高度:<2000m
●工作溫度:-25°C~+50°C
●防護等級:IP44/IP20
●執行標準:DL/T1216-2013

常規柜體尺寸

容量(C)/Mvar	30	100	300	500	600
寬(W)/mm			800/1000
高(H)/mm			2200
深(D)/mm			800/1000

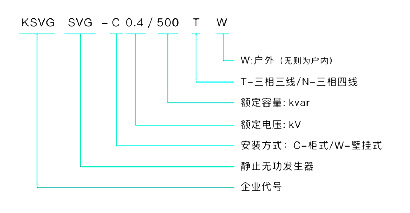

選型速查

系統電壓	規格型號	設備容量
0.4kV	KSVG-SVG-C0.4/35T	35
	KSVG-SVG-C0.4/50T	50
	KSVG-SVG-C0.4/75T	75
	KSVG-SVG-C0.4/100T	1000
	KSVG-SVG-C0.4/150T	150
	KSVG-SVG-C0.4/300T	300
	KSVG-SVG-C0.4/600T	600
1kV	KSVG-SVG-C1/35T	35
	KSVG-SVG-C1/100T	100
	KSVG-SVG-C1/300T	300
	KSVG-SVG-C1/600T	600
