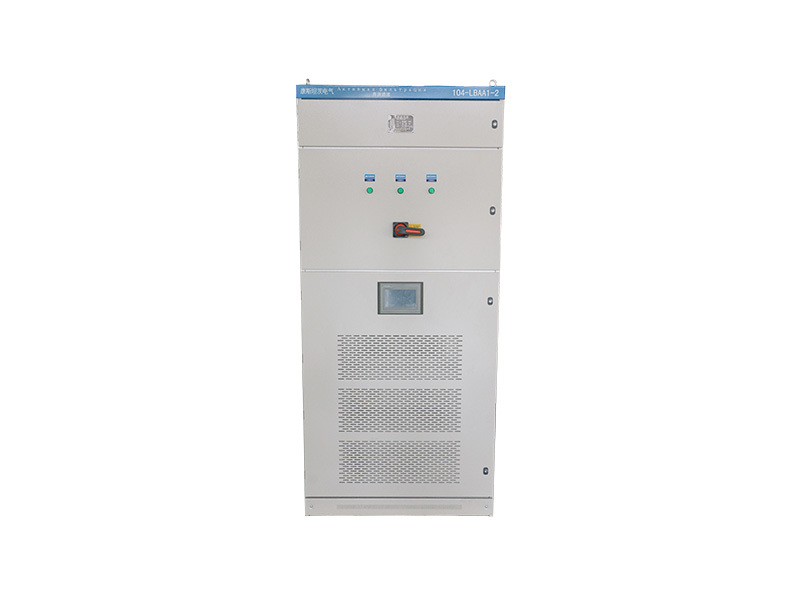

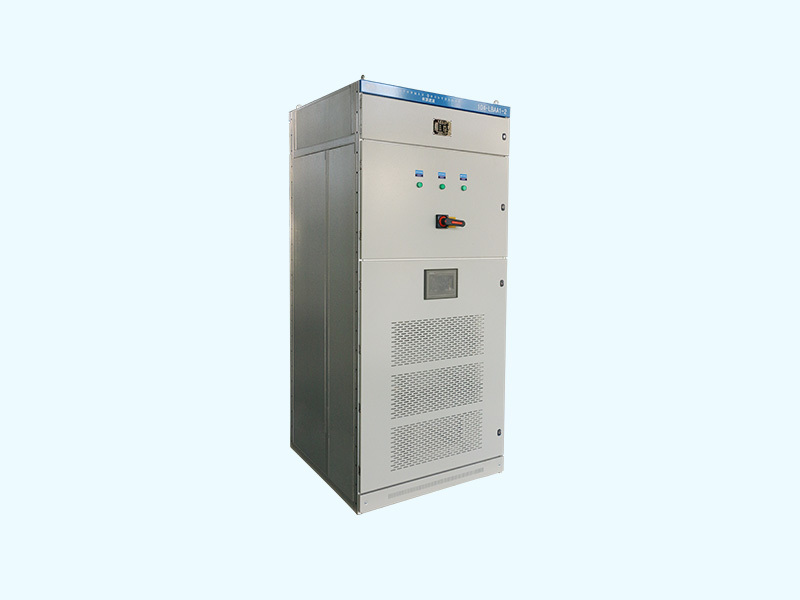

有源電力濾波成套設備

所屬分類：

低壓補償濾波裝置

有源電力濾波成套設備，采用當今世界上最科學、技術最尖端、最有效的治理諧波的智能控制技術，并聯于治理對象總配電柜兩側，對被治理對象的電流質量問題起到很好的清潔治理作用，它以完美智能化的控制、高效率，快速動態響應，穩定可靠的運行狀態，將復雜的電能質量問題完美解決，讓完美的電能質量展現在您面前。?

關鍵詞：

濾波裝置

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

有源電力濾波成套設備，采用當今世界上最科學、技術最尖端、最有效的治理諧波的智能控制技術，并聯于治理對象總配電柜兩側，對被治理對象的電流質量問題起到很好的清潔治理作用，它以完美智能化的控制、高效率，快速動態響應，穩定可靠的運行狀態，將復雜的電能質量問題完美解決，讓完美的電能質量展現在您面前。

KSVG-APF能夠對大小和頻率都變化的諧波以及變化的無功進行動態精確補償?？梢酝瑫r濾除多次及高次諧波，濾除率高達95%以上，且不會引起諧振。

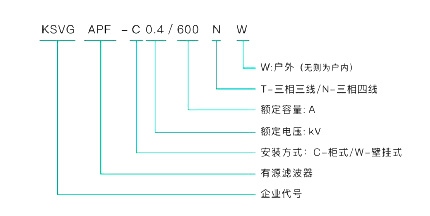

產品型號

產品特點

KSVG-APF采用全控電力電子元件，以較高的開關頻率(IGBT)產生高次電流抵消諧波電流。
有源濾波器具有以下優點:
●采用諧波電流的預測控制方法，響應速度快(5ms)、濾波能力強、運行損耗小。可完全滿足不同的工況需求;
●能同時動態實時濾除全部諧波或多種選定的諧波;采用矢量篩選技術，可對2到50次諧波進行有選擇的補償;
●在濾除諧波的同時動態補償基波無功，提高功率因數，避免無功反送情況出現;
●安全性好，不存在諧振或電壓放大(設計有接入電抗器)，有源濾波智能裝置可自動限制輸出電流，裝置永不過載，保證裝置安全可靠工作;
●可對不平衡進行補償，避免負序電流對電網及電氣設備影響;
●智能啟動系統，一鍵并網;
●電氣部分采用H橋連接:有源電力濾波器把系統線電壓分解成相電壓處理，大幅提高了設備的可靠性。輸出電流波形平滑，裝置損耗低，自適應控制算法，能適應任何系統阻抗的變化;
●獨特的3H橋式結構:每一相分別獨立控制，提高了整個系統的可控性，例如當其中一相諧波電流過高，進行補償時，不會影響其他兩相的補償效果。同時3H橋式散熱效果好，它采用A、B、C三相分別散熱，每相電抗器與IGBT分別配有專門的散熱器件。

主要技術參數

●額定電壓:0.4kV/1kV
●額定輸出容量:0~900A
●無功調節范圍:+600kvar
●響應時間:<5ms
●輸出電壓三相不對稱度:<3%
●運行效率:≥97.5%
●模塊容量:0~100kvar
●功率因數:-0.7~0.7
●海拔高度:<2000m
●工作溫度:-25C~+50C
●防護等級:IP44/IP20
●執行標準:DL/T1216-2013

常規柜體尺寸

容量(C)/Mvar	50	150	400	600	900
寬(W)/mm			800/1000
高(H)/mm			2200
深(D)/mm			800/1000

選型速查

系統電壓	規格型號	設備容量
0.4kV	KSAPF-C0.4/50N	50
	KSAPF-C0.4/100N	100
	KSAPF-C0.4/150N	150
	KSAPF-C0.4/200N	200
	KSAPF-C0.4/250N	250
	KSAPF-C0.4/300N	300
	KSAPF-C0.4/900N	900
1kV	KSAPF-C1/50N	50
	KSAPF-C1/100N	100
	KSAPF-C1/300N	300
	KSAPF-C1/900N	900
