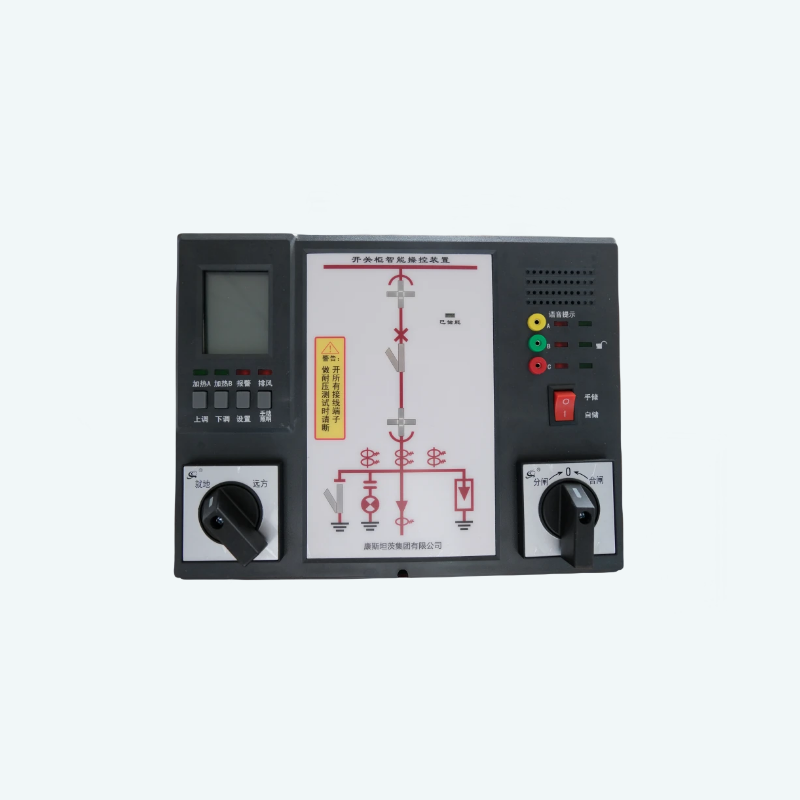

產品概述
智能操控裝置具有-次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控制，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。

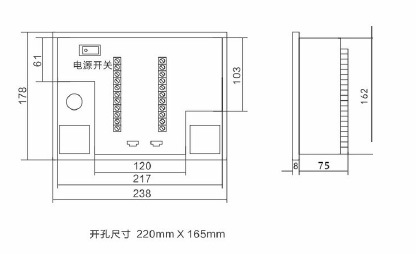

外形及安裝尺寸圖
外形尺寸
| 語音提示 | ● | ● | ● | ● | ● | ● |
| 帶電顯示及閉鎖 | ● | ● | ● | ● | ● | ● |
| 驗電 | ? | ? | ● | ● | ● | |
| 溫濕度模擬控制 | ● | ● | ||||
| 溫濕度數碼管顯示 | ● | |||||
| 溫濕度液晶屏顯示 | ● | ● | ● | |||
| 分/合閘、儲能、遠方/就地 開關操作、柜內照明 |
● | ● | ● | ● | ● | |
| 預分、預合閃爍提示 | ● | ● | ● | ● | ● | ● |
| 主回路三相電流、電壓、有功、無功、功率因數，總有功無功、功率因數、復費率等電力參數計量顯示及多功能電表功能 | ● | |||||
| 母線觸頭/電纜接頭在線測溫 | ● | |||||
| 人體感應探頭 | ● | ● | ● | |||
| RS485通信 | ? | ? | ● | ● | ● | |
| GPRS | ? | ? | ? |
說明： ●表示具備此項功能 ?表示功能可選
無線測溫傳感器及采集器安裝說明
KSTC194K-8B液晶智能操控無線測溫傳感器及接收器安裝說明:
應用環境
高壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等設備的溫度監測。
溫度的發射和采集

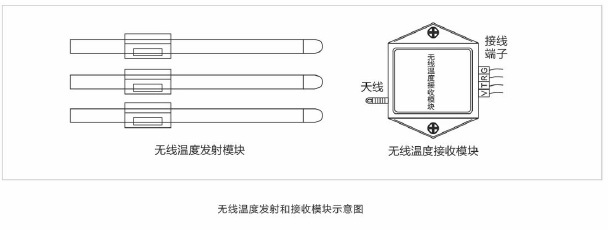

考慮了電器絕緣和帶電隔離的問題，我們采用最新研制無線溫度發射、接收采集裝置。如下圖所示。
每組隔離刀閘(A、B、C三相)采用三個溫度發射器和一-個接收溫度采集器組成。每相的溫度由傳感器測量后經發射器發射數據，再經接收溫度采集器采集,一個接收溫度盒可以接收1-12個發射溫度數據。
注意:接收器務必同發送模塊置于同一空間以防止信號接收不到。
傳感器安裝方式

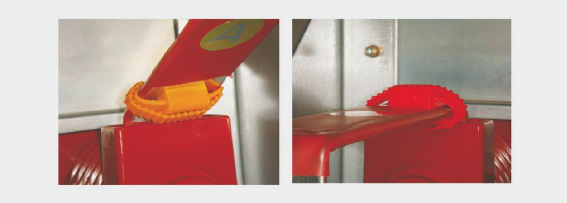

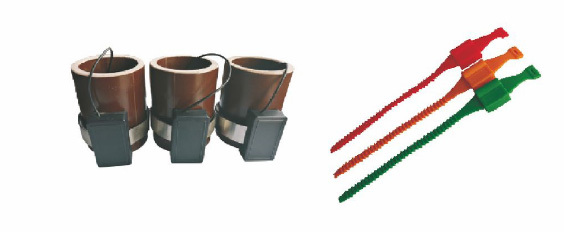

無源無線測溫傳感器安裝在需要監測溫度的部位上(如動觸頭)。A、B、C三相每相安裝-一個溫度傳感器。如下圖:
有源無線傳感器

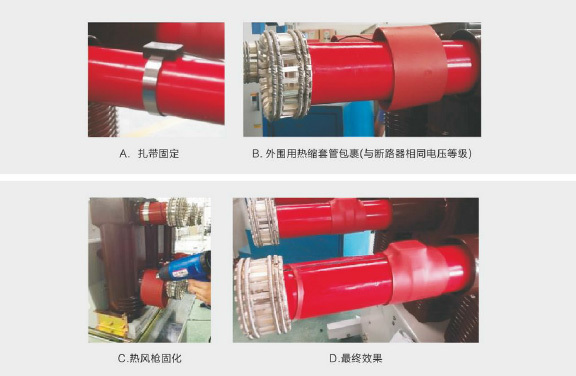

綁扎在需要監測的部位(如母排)，在A、B、C相各安裝--只傳感器，綁扎牢固即可。如下圖:
