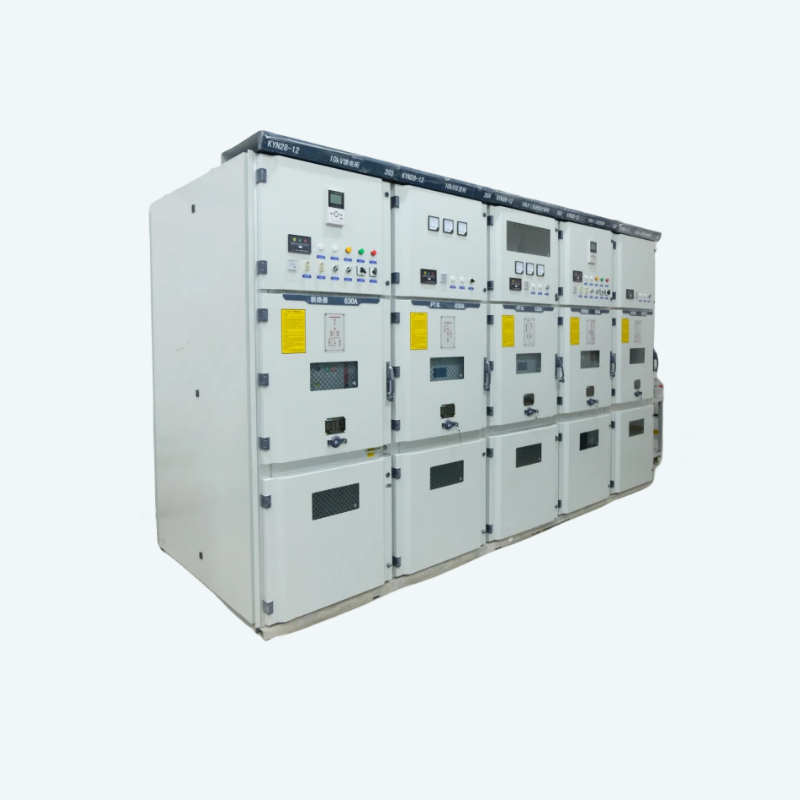

KYN28A-12(F- C)鎧裝型移開式戶內交流金屬封閉開關設備

所屬分類：

高壓配電柜

本裝置系戶內金屬鎧裝抽出式開關設備(以下簡稱開關設備)，系3-10kV三相交流50Hz單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404-91,IEC298,Gb3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，既可配用VS1真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一一種性能優越的配電裝置。

關鍵詞：

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

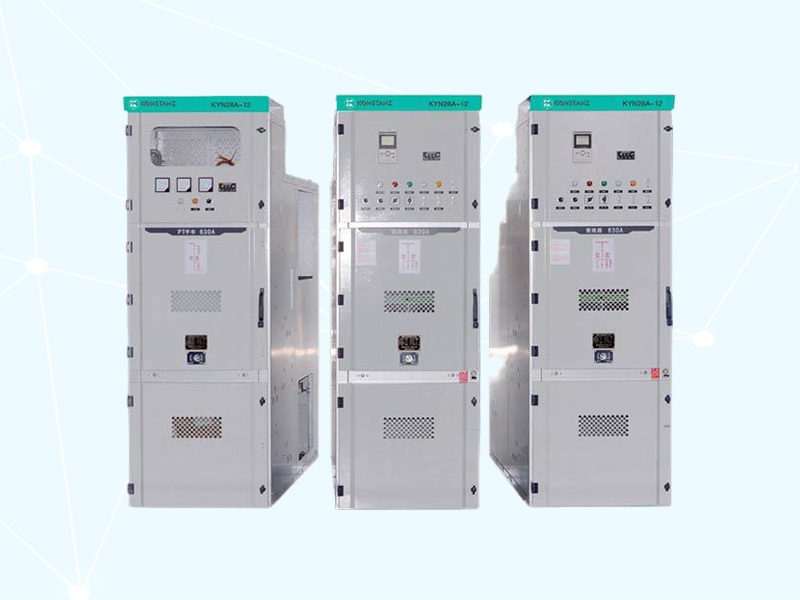

產品概述

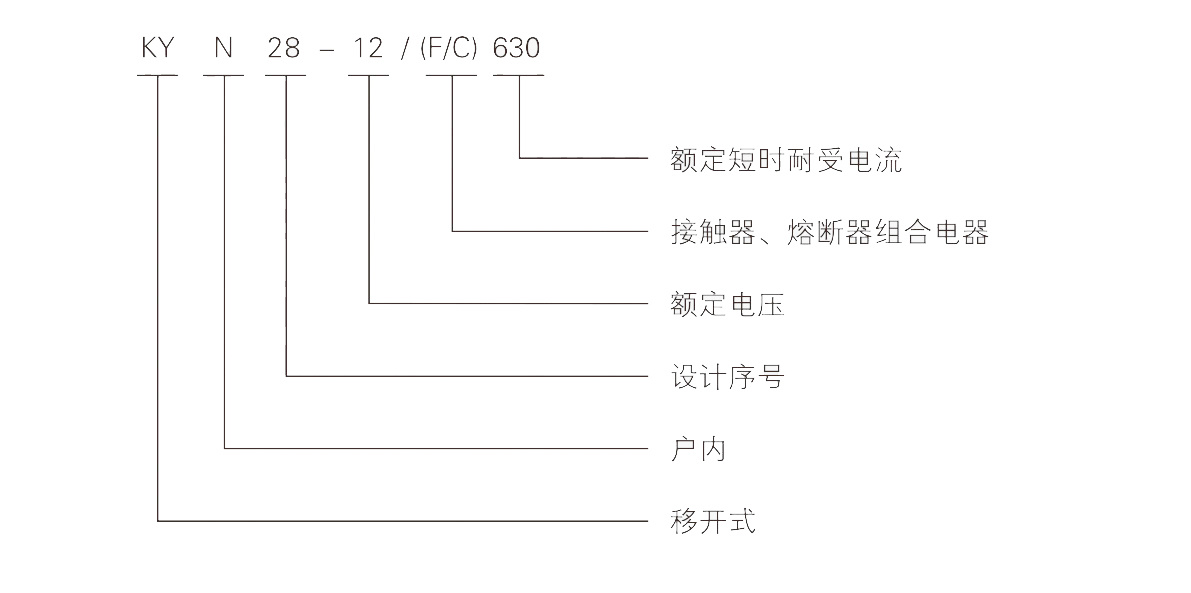

型號及含義

使用條件

正常條件:
· 周圍空氣溫度:上限+40*C,下限-10°C;
· 海拔:設備安裝場所的最大海拔高度1000m;
· 環境濕度:
日平均對濕度不大于95%;.
月平均對濕度不大于90%;
· 設備應安裝在無劇烈震動和沖擊的地方,地震烈度不超過8度;
· 周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染;
· 特殊工作條件:
· 在超過GB3906規全的正常的環境條件下使用時，由用戶和制造廠協商

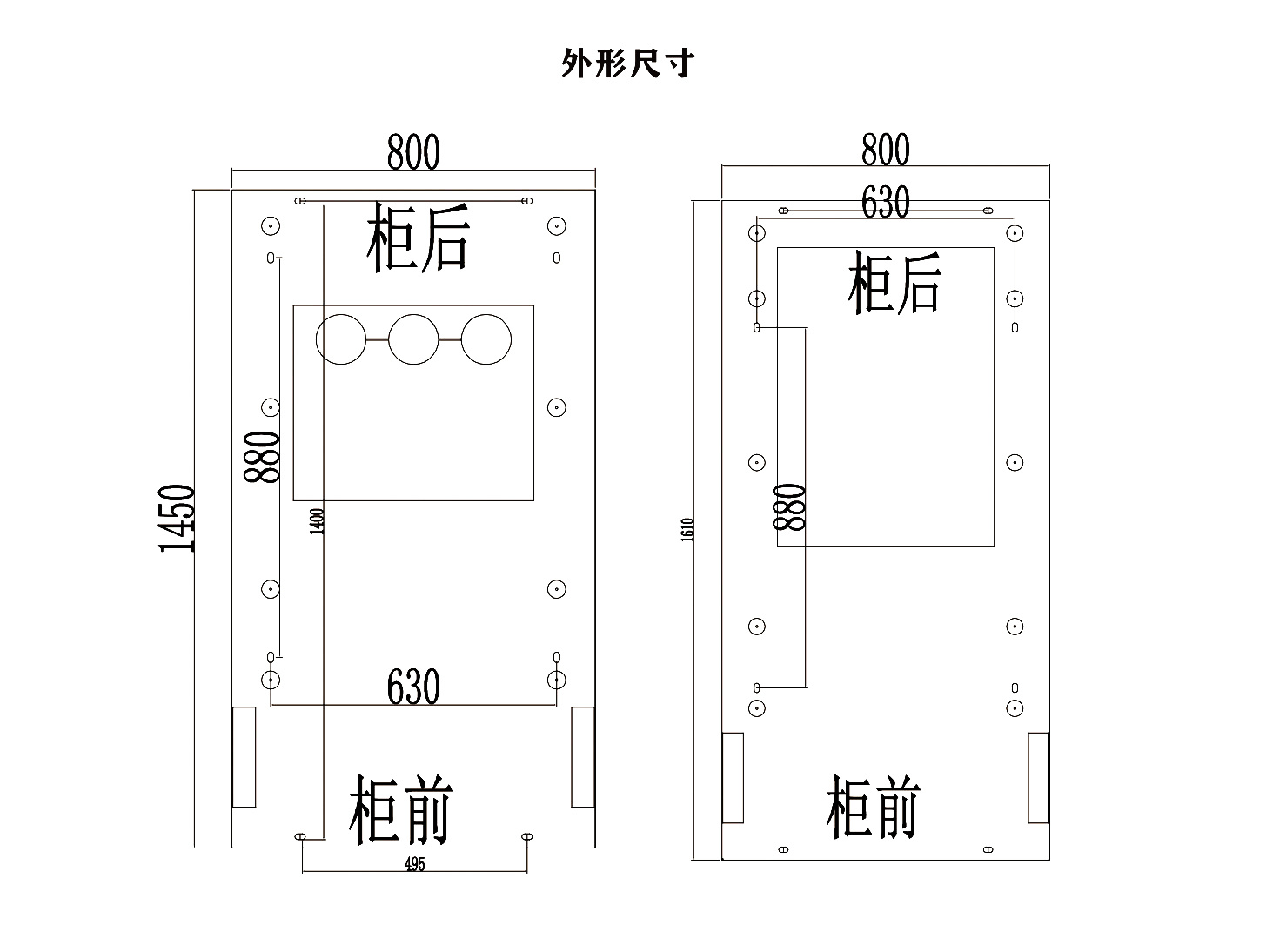

產品外形尺寸

結構簡介

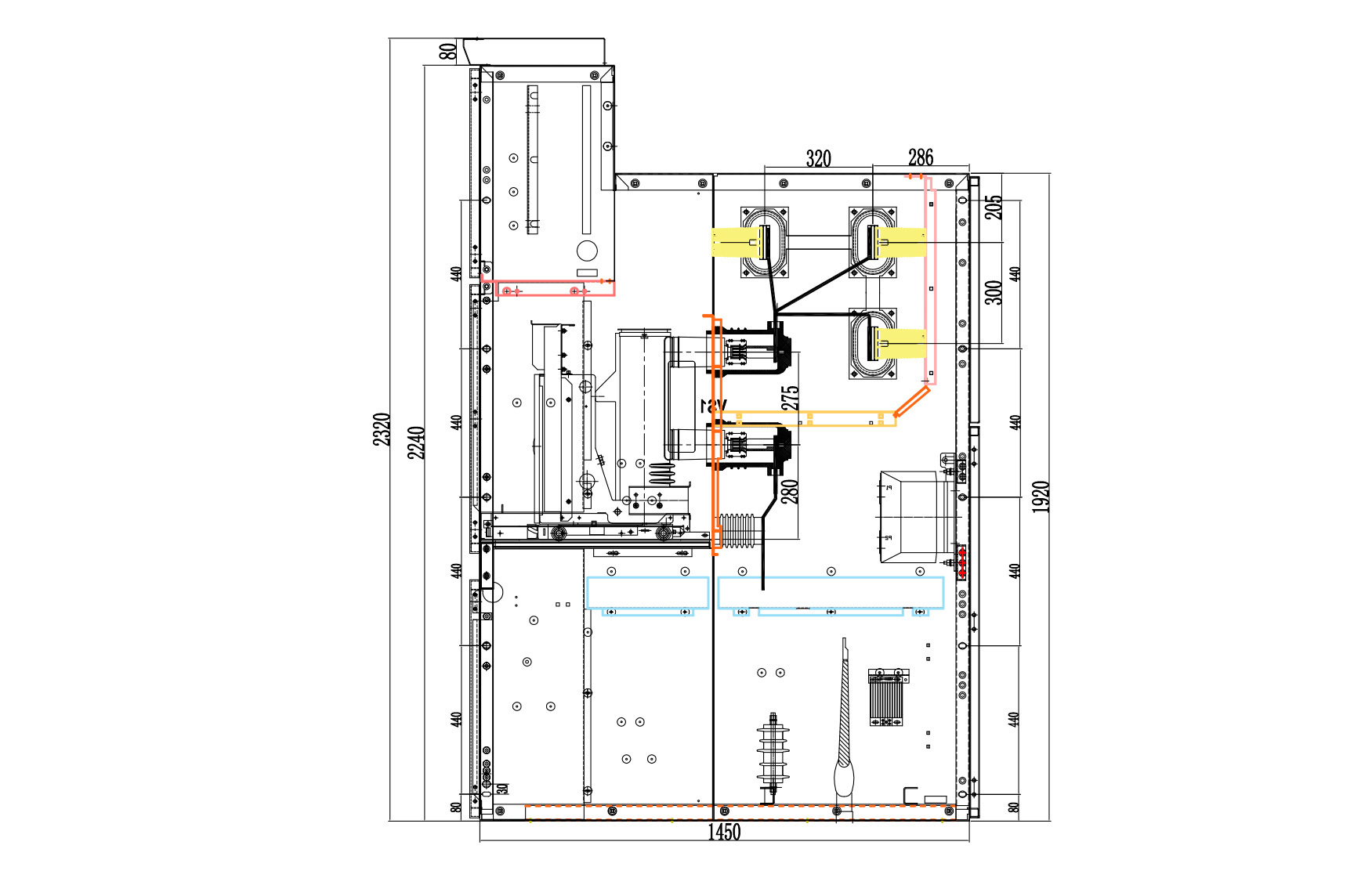

開關設備按GB3906-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成，見圖1.柜體分四個單獨的隔室，外殼防護等級為IP4X,各小室和斷路器門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排.列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。

產品尺寸及安裝

主要技術數據

•技術特性
參數項目柜型	KYN28-12(F-C)/50	XEC-08-23IG	DFW-12(F)/T 630	Yb2710/0.4-630
額定電壓	12KV	12KV	12KV	10/0.4KV
額定絕/min工頻耐壓	42/48KV	42/48KV	42/48KV
緣電壓/雷電沖擊電壓	75/85KV	75/85KV	75/85 KV
額定電流	200A(F-C)	315A(F-C)	630A
額定短時耐受電流(4S)	50KA	31.5KA	50KA
額定峰值耐受電流	125KA	80KA	125KA
防護等級	外殼防護等級IP4X	外殼防護等級IP4X	外殼防護等級IP33D	外殼防護等級IP33D
額定短路開斷電流	50KA	/	/	/
額定短路關合電流			/	/
頻率	50Hz	50Hz	50Hz	50Hz
柜體尺寸(寬X深X高)	800mmx1450mmx2600mm800mmx1450mmx2600mm

手車

手車骨架也采用薄鋼板以CNC機床加工后組裝而成。手車與柜體絕緣配合機械聯鎖安全、可靠、靈活。根據用途不同，手車分為斷路器手車、電壓互感器手車、計量手車、隔離手車。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在柜體內有斷開位置/試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用蝸輪、蝸桿搖動推進，退出，其操作輕便、靈活，適合于各種值班人員操作。手車當需要移開柜體時，用一只專用轉運車，便可以方便取出，進行各種檢查、維護;而且采用中置式，整個小車體積小，檢查、維護都極方便。斷路器手車上裝有真空斷路器及其它輔助設備。當手車用轉運車運入柜體斷路器室時，便能可靠鎖定在斷開位置/試驗位置;柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后，才以有搖動推進機構，將手車推向工作位置。手車到工作位置后，推進手柄即搖不動，其對應位置顯示其所在位置，手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘;手車只有在分閘狀態，斷路器才能移動。

訂貨須知

用戶在產品訂貨時應提供以下資料：

·回路接線方案；

·開關柜排列圖及平面布置圖；

·開關柜內輔助回路、控制回路原理圖(如需要)；

·產品其它特殊要求另提。
