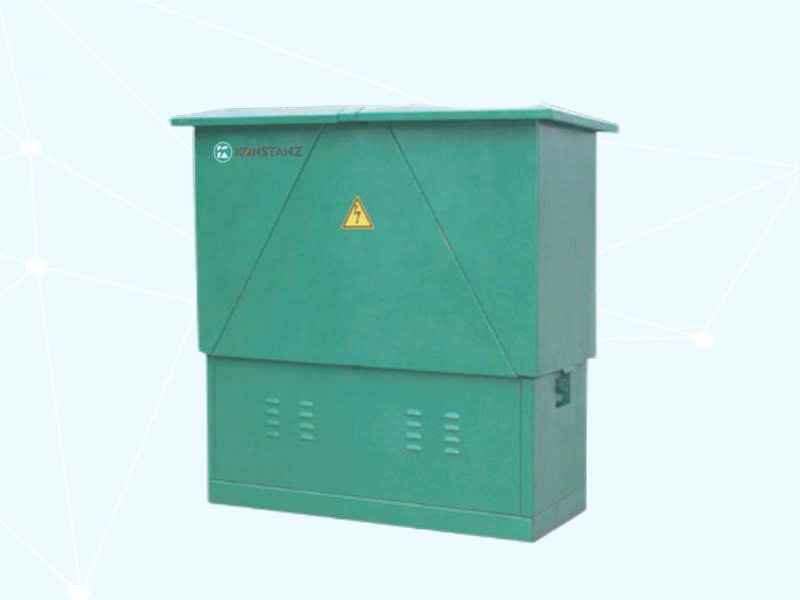

DFW- 10/FT-630型戶外電纜分支箱

所屬分類：

美式電纜分支箱是一種廣泛應用于北美地區電力配網系統中的輸配電工程設備.它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為 630A主回路和200A分支回路兩種。630A主回路采用旋入式螺栓固定連接;200A分支回路采用插拔式連接, 且可以帶負荷拔插。美式電纜分支箱所采用的電纜接頭符合IFFF386標準。廣泛適用于:城市電網改造、住宅小區、商業中心等城市人口密集地區。

關鍵詞：

戶外電纜分支箱

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

美式電纜分支箱是一種廣泛應用于北美地區電力配網系統中的輸配電工程設備.它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為630A主回路和200A分支回路兩種。630A主回路采用旋入式螺栓固定連接;200A分支回路采用插拔式連接,且可以帶負荷拔插。美式電纜分支箱所采用的電纜接頭符合IFFF386標準。廣泛適用于:城市電網改造、住宅小區、商業中心等城市人口密集地區。

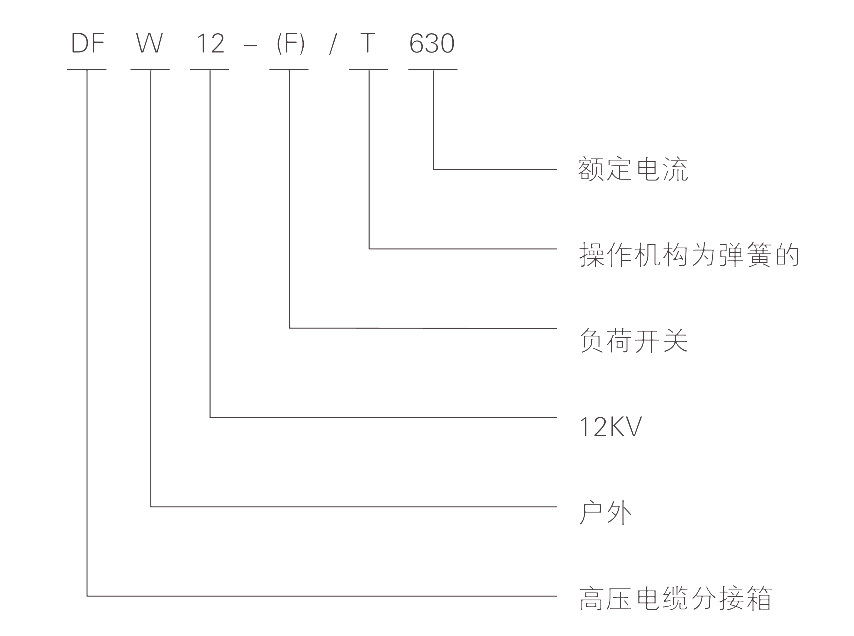

產品型號

使用條件

·環境溫度:-35°C~55°C;
·海拔高度≤2000m;
·相對濕度:日平均值不大于95%(25°C);
·周圍空氣應無明顯地受可燃氣體、蒸汽的污染，但可以受到煙、塵、腐蝕性氣體等的污染，污穢
·等級不得超過GB/T5582中的I級;
·無經常性的劇烈運動。

結構特點

·全絕緣、全密封、免維護，可靠的人身安全保障
·耐腐蝕、抗洪水、地上地下均可安裝，適用于各種惡劣環境
·簡化城市電纜網絡系統，節省投資
·占地少、高度低、外形美觀，能與周圍環境協調一致
·接線方案靈活多樣，安裝操作極為方便
·200A電纜頭可帶負荷插拔，同進具有隔離開關的功能
·可安裝短路故障指示器，迅速確定故障位置

主要技術數據

產品型號
名稱	200A回路參數	630A回路參數
額定電壓(kV)	12	12
最大相間電壓(kV)	14.4	14.4
最大相對地電壓(kV)	8.3	8.3
1分鐘工頻耐壓(kV)	42	31.5.
15分鐘直流耐壓(kV)		31.5
雷電沖擊耐壓(kV)	75	4
最小電暈起始電壓(kV).		4
額定電流(A)	200A	20
額定短時耐受電流	20KA	80
局部放電		80
回路電阻	42mQ	IP2X
防護等級	IP33D	42
