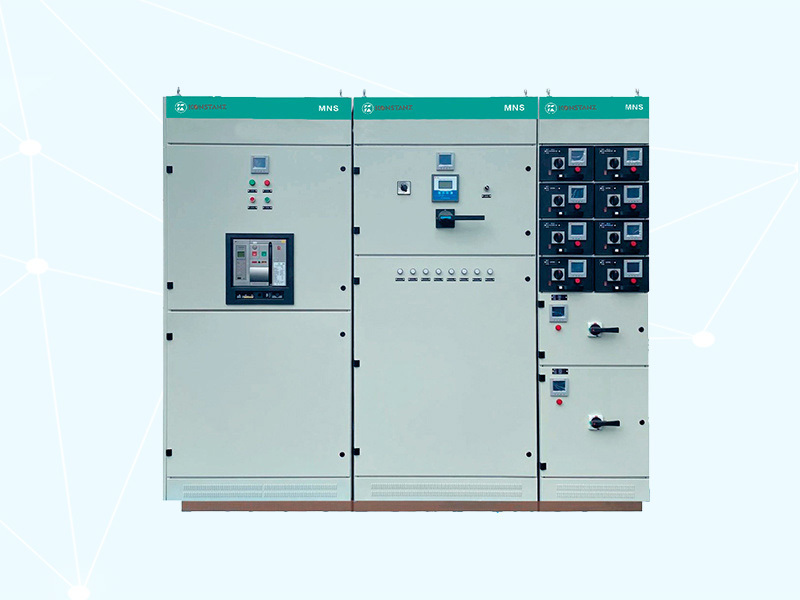

MNH(MNS)W低壓抽出式開關柜

所屬分類：

MNS型低壓抽出式開關柜是根據市場需求而開發的新一代低壓開關柜。產品技術標準符合 IEC439《低壓成套開關設備和控制設》、GB7251《低壓成套開關設備》等標準要求。MNS型低壓抽出式開關柜是適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小. 區、高層建筑等場所，作為交流50~60Hz,額定工作電壓交流660V以下的電力系統的配電設備的電能轉換、分配及控制之用。

關鍵詞：

低壓抽出式開關柜

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

MNS型低壓抽出式開關柜是根據市場需求而開發的新一代低壓開關柜。產品技術標準符合IEC439《低壓成套開關設備和控制設》、GB7251《低壓成套開關設備》等標準要求。MNS型低壓抽出式開關柜是適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小.區、高層建筑等場所，作為交流50~60Hz,額定工作電壓交流660V以下的電力系統的配電設備的電能轉換、分配及控制之用。

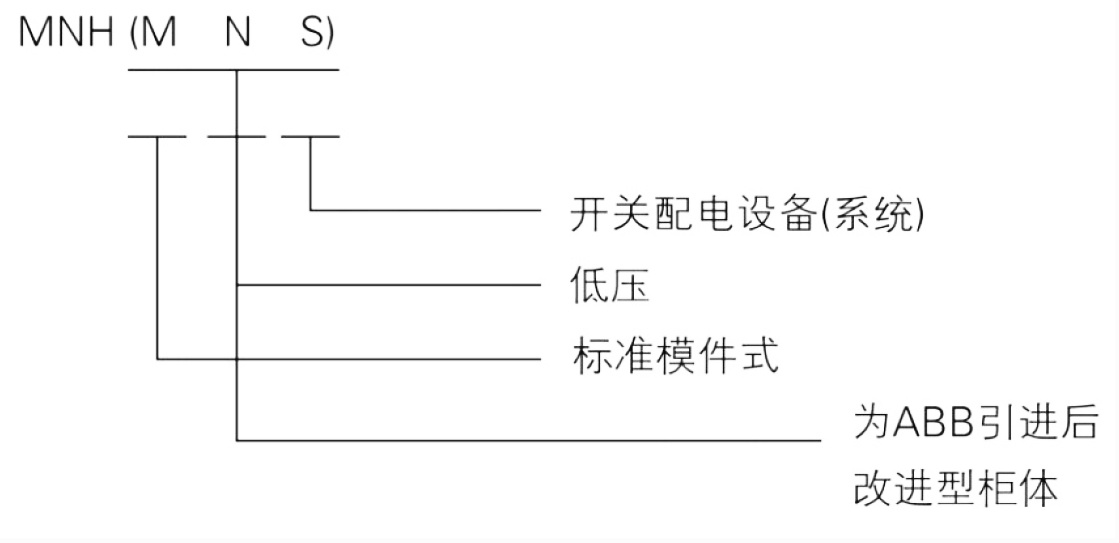

產品型號

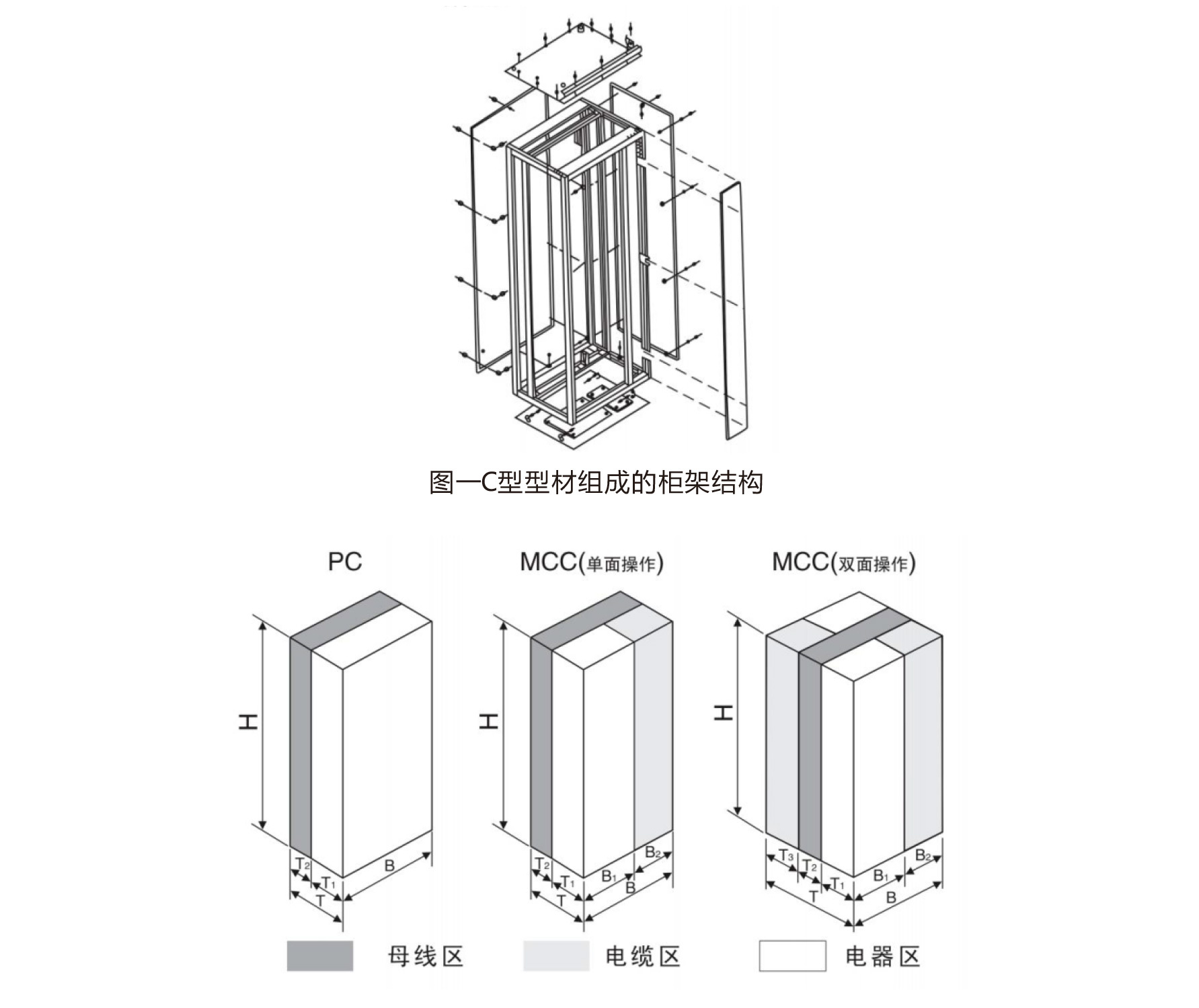

產品外形尺寸

抽屜類型

有五種標準尺寸，都是以8E(200mm)高度為基準：
8E/4：在8E高度空間組裝4個抽屜單元;
8E/2：在8E高度空間組裝2個抽屜單元
8E：在8E高度空間組裝1個抽屜單元;
16E：在16E(400mm)高度空間組裝1個抽屜單元;
24E：在24E(600mm)高度空間組裝1個抽屜單元。
五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，一個柜體中作單-組裝時最多容納抽屜單元數見表1所示。

抽屜型式	8E/4	8E/2	8E	16E	24E
最多容納單元數	36	18	9	4	3

使用環境

·周圍空氣溫度不高于+40°C,不低于-5°C，并且24h內其平均溫度不高干+35°C;
·大氣條件：空氣清潔，相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許有較
高的相對濕度，例如+20°C時為90%，但應考慮到溫度變化，有可能會偶然地產生凝露;
·使用地點的海拔高度不得超過2000m;
·本裝置適應于以下溫度的運輸和儲存過程：-25°C至+5.5°C的范圍之間。短時間內(不超過
24h)可達+70°C,在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在以上條件下
應能正常工作;
·如果上述使用條件不能滿足時，應由用戶和制造廠協商解決;
·當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

技術數據

電氣性能
額定絕緣電壓660V;
額定工作電壓380V、660V;.
主母線最大工作電流5500A(IP0O)4700A(IP30);
主母線短時(Is)耐受電流100kA(有效值);
主母線峰值耐電流250kA(最大值);
配電母線(垂直母線)最大工作電流1000A;
配電母線(垂直母線)短時耐電流;
標準型50kA(有效值)

產品特點

·設計緊湊：以較小的空間能容納較多的功能單元;
·結構通用性強、組裝靈活：以25mm為模數的C型型材能滿足各種結構型式、防護等級及使用環境的要求;
·采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元;
安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能.
技術性能高：主要參數達到當代國際技術水平;
·壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地;
·裝配方便：不需要特殊復雜工具。

主要技術數據

A.動力配電中心(PC)柜單位:mm 表2

高H	寬B	深			備注
高H	寬B	T	Ti	T2	備注
2200	400	1000	800	200	主母線轉接
2200	400	1000	800	200
2200	600	1000	800	200
2200	800	1000	800	200
2200	1000	1000	800	200
2200	1200	1000	800	200
